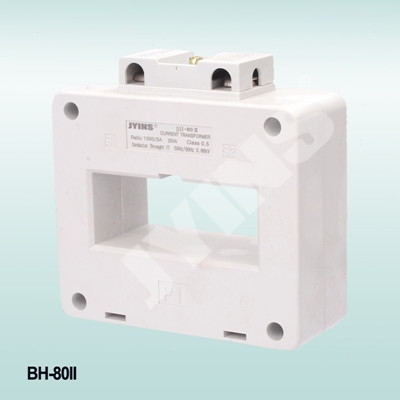

BH-80Ⅱ

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

一、概述
本型电流互感为塑料外壳,全封闭、户内型产品。适用于额定频率为50HZ或60HZ,额定0.66KV以下的电力系统中作电流,电能测量。产品符合IEC60044-1;2003及GB1208-2006《电流互感器》标准。
二、使用条件
1、海拔高度不超过1000米;
2、周围环境温度不高于+40Ċ,不低于-5Ċ;
3、周围空气的相对湿度不大于85%(20Ċ);
4、安装场所无严重影响互感器绝缘的气体,蒸气,化学沉积,污秽及其它爆炸性和腐蚀性介质。
三、结构简介
该系列电流互感器为ABS阻燃塑料外壳全封闭结构,使产品不易受潮湿;导磁材料采用经退火处理的环形铁芯,以保证产品0.2或0.5级的精度,超导磁材料的应用使产品在同体积下能达到0.2S划0.5S级,使产品能在一次电流1%-120%宽负荷下准确的计量电能。一次为:P1、P2,二次为S1,S2当一次电流由P1流向P2时,二次电流由S1经外部回路流向S2即为减极性。
持别提醒:1、当一次电流通过时,二次回路不得开路,否则有高压产生。
2、该电流互感器一次孔为两排结构。
四、型号及含义

五、主要技术参数:
1、额定一次电流:30-5000A; 2、额定二次电流:5A或1A;
3、额定电压:0.66KV; 4、计量准确级次:0.2S、0.5S、0.2、0.5;
5、负荷的功率因数:cosØ=0.8(滞后); 6、产品标准:GB1208-2006《电流互感器》
7、其它技术参见下表:

型号

额定电流比

准确等级及输出容量(VA) COSØ=0.8(滞后)

最高工作电压(V)



0.2S

0.2

0.5S

0.5

1



BH-40II

300/5-400/5

2.5-5

5

5

5

15

660



BH-50II

500/5-600/5

5

5

5-10

5-10

20

660



BH-60II

600/5-800/5

5-10

5

5-10

5-10

20

660



BH-80II

800/5-1500/5

5-10

5

15

5-15

30

660



BH-100II

1000/5-2000/5

5-15

20

20

10-20

40

660



BH-120II

2000/5-4000/5

10-15

20

20

20-30

40

660



BH-125II

2500/5-5000/5

10-15

20

20

25-30

40

660



BH-160II

2500/5-5000/5

15

20

20

25-30

40

660



BH-180II

3000/5-5000/5

15

20

20

30

40

660



BH-225II

3000/5-6000/5

15

20

20

30

40

660

BH-260II

4000/5-6000/5

15

20

20

30

40

660

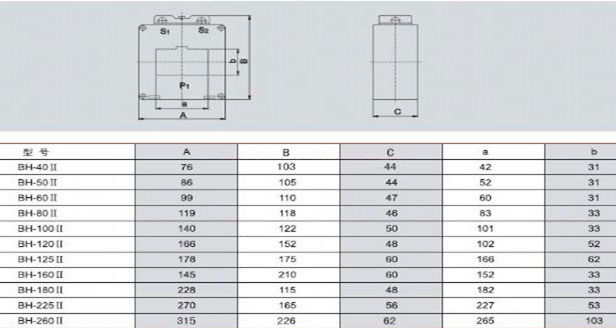

六、外形尺寸
