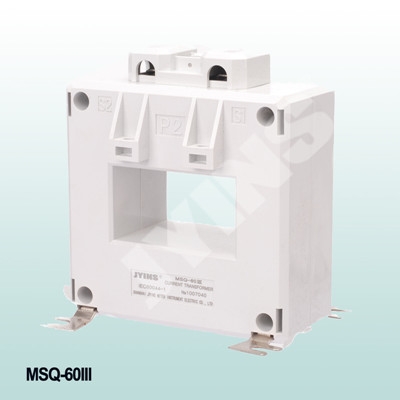

MSQ-60III

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载



一、概述
本型电流互感为塑料外壳,全封闭、户内型产品。适用于额定频率为50HZ60HZ,额定0.66KV以下的电力系统中作电流,电能测量。产品符合IEC60044-1;2003GB1208-2006《电流互感器》标准。
二、使用条件
1
、海拔高度不超过1000米;
2
、周围环境温度不高于+40Ċ,不低于-5Ċ
3
、周围空气的相对湿度不大于85%20Ċ);
4
、安装场所无严重影响互感器绝缘的气体,蒸气,化学沉积,污秽及其它爆炸性和腐蚀性介质。
三、结构简介
该系列电流互感器为ABS阻燃塑料外壳全封闭结构,使产品不易受潮湿;导磁材料采用经退火处理的环形铁芯,以保证产品0.20.5级的精度,超导磁材料的应用使产品在同体积下能达到0.2S0.5S级,使产品能在一次电流1%-120%宽负荷下准确的计量电能。一次为:P1P2,二次为S1,S2当一次电流由P1流向P2时,二次电流由S1经外部回路流向S2即为减极性。
持别提醒:1、当一次电流通过时,二次回路不得开路,否则有高压产生。
2
、该电流互感器一次孔为三排结构。
四、主要技术参数:
1
、额定一次电流:30-5000A; 2、额定二次电流:5A1A;
3
、额定电压:0.66KV; 4、计量准确级次:0.2S0.5S0.20.5
5
、负荷的功率因数:cosØ=0.8(滞后) 6、产品标准:GB1208-2006《电流互感器》
7
、其它技术参见下表:

型号
额定电流比
准确等级及输出容量(VA COSØ=0.8(滞后)
最高工作电压(V
0.2S
0.2
0.5S
0.5
1
MSQ-60III
600/5-800/5
5
5
5-10
5-10
20
660
MSQ-80III
800/5-800/5
5
5-10
5-10
5-15
20
660
MSQ-100III
1000/5-800/5
5
5-10
10-15
10-20
30
660
MSQ-100III
1000/5-800/5
5-1
5-10
10-15
10-25
30
660
MSQ-120III
2000/5-800/5
5-10
5-20
15-20
20-40
40
660

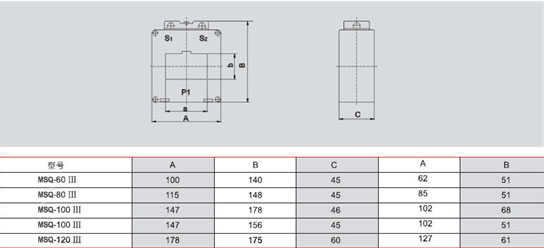

五、外形尺寸
