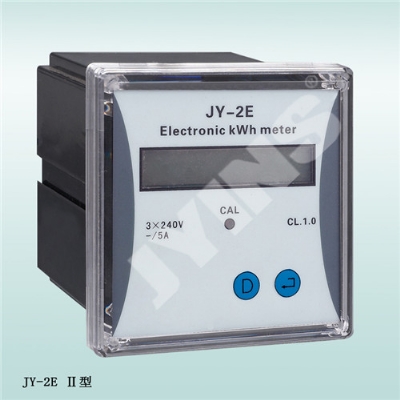

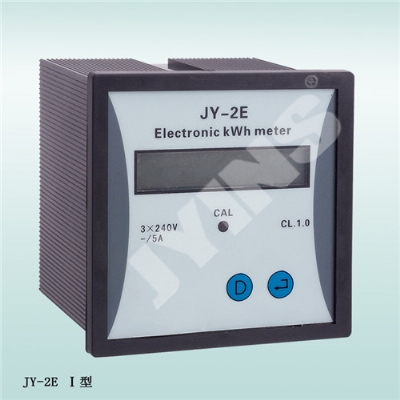

型号及含义：

产品概述：

JY-2E（PT1006-2）智能电能表采用数字信号处理芯片和高精度的电能计量芯片开发，能够精确稳定地测量单相、三相电网中的：三相有功电能、三相无功电能、单相有功电能、单相无功电能仪表。作为一种先进的智能化、数字化的电网前端采集单元，已广泛应用于各种控制系统、SCADA系统和能源管理系统中、箱变自动化、输配电自动化、小区电力监控、工业自动化、智能楼宇、智能型配电盘、开关柜中，产品具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数。

产品参数:

工作电源:AC/DC80~260V  频率范围:50Hz~60Hz   功率:1VA 防护等级:IP54  重量:300g

相对湿度:85%

产品功能：

测量：三相有功电能、三相无功电能、单相有功电能、单相无功电能。 显示：9位LCD液晶显示屏，可视度高。 扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比。通讯：RS485通讯，MODBUS-RTU协议 用途：适用于各种进线、母线以及重要的低压回路、高压回路，适用于GCS、GCK、MNS、GGD等柜体。时效老化：所有产品均经过时效老化，使仪表处于长期稳定工作状态，以降低外部环境对仪表的影响,使用户有个满意的产品。

外形图及开孔尺寸图

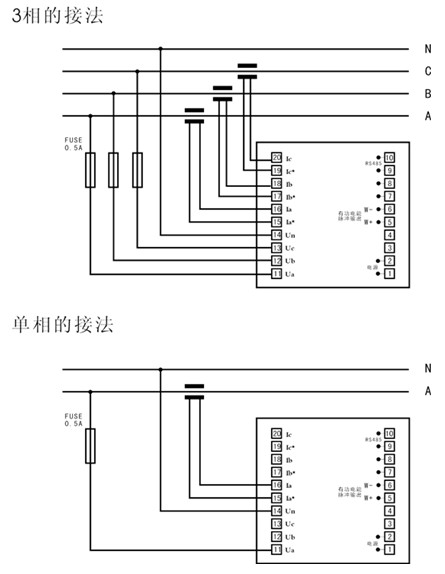

接线示意图

注：如与仪表壳体上的接线图不一致，请以仪表壳体上为准
