型号及含义：

产品概述：

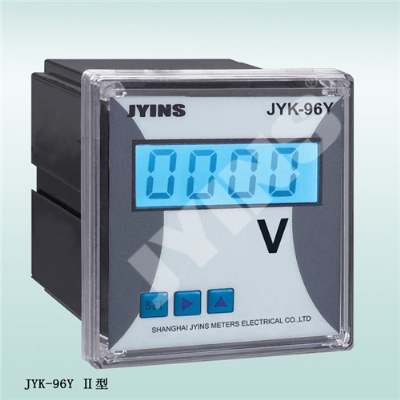

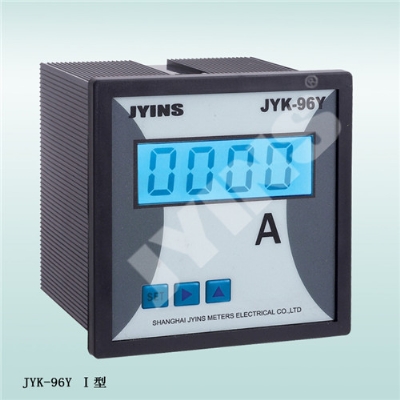

JYK-96Y（PZ1006-2）LCD液晶可编程单相智能表采用交流电采样技术，测量电网中的电流、电压值并以数字方式显示 ，可通过面板按键设置倍率，其性价比极度高。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。

产品参数：

1、电 源：AC/DC：80V-270V。               2、整流线路:正弦波平均值检波，显示有效值。

3、精 度：≤输入满量程的0.5%±2个字。      4、采样速度：约2.5次/秒。

5、使用温度：0∼40℃。                     6、频率响应:50∼60。

7、继电器触点容量:AC220V/3A。             8、继电器触点寿命:1052次。

9、变送输出精度:±(0.8%+3d)。

产品功能：

测量输入：电流AC5A，过载1.2倍，AC5A以上需配电流互感器。

          电压AC500V，过载1.2倍，AC600V以上需配电压互感器

显    示: 单排正四位LCD液晶显示，0-9999

客户选配：RS485-MODBUS-RTU通讯功能、二路开关量输出、二路开关量输入、一路模拟量输出。

时效老化：所有产品均经过时效老化，使仪表处于长期稳定工作状态，以降低外部环境对仪表的影响,确保产品质量的一致性，稳定性。

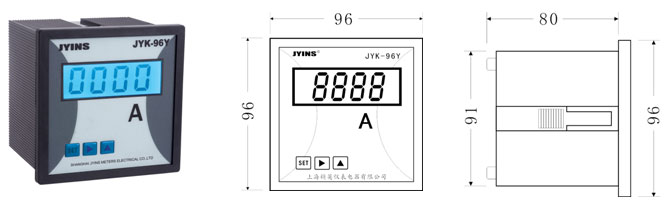

外形及开口尺寸：

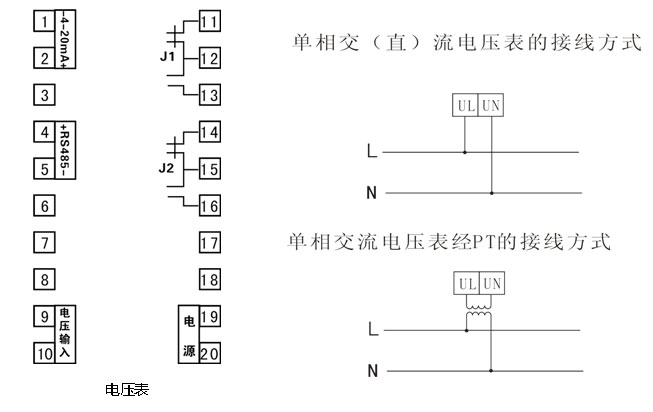

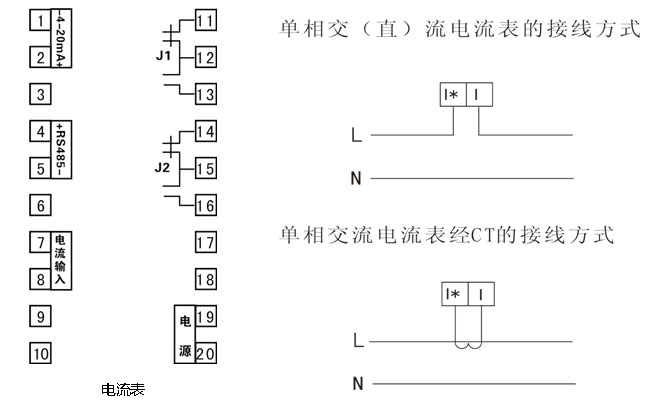

接线示意图
