型号及含义：

产品概述：

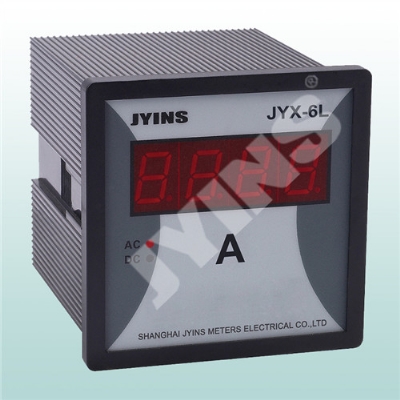

JYX-6L（SX6L）（PZ1006-2）单相数显仪表，以正弦波平均值检波，显示有效值，可测量电网中的交流电流、电压值，和各种用电设备的交流、直流电流和电压信号，并以数字方式显示 。

产品参数：

1、电    源：AC220±10%                     2、精    度：≤输入满量程的0.5%±2个字

3、 采样速度：约2.5次/秒                   4、显    示： 3 1/2位LED（1999）

5、 使用温度：0～40℃                       6、功    耗：≤2VA

产品功能：

1、交流电压测量范围：

   直接输入：AC  600V、199.9V、19.99V、1.999V，

   使用电压互感器输入：（可根据用户要求定制）

2、交流电流测量范围：

   直接输入：5A（2.000A、200.0mA，可根据要求定制）

   使用电流互感器输入：（X∶5A）

          10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A

3、直流电压测量范围：

   直接输入：DC  600V、199.9V、19.99V、1.999V，（可根据用户要求定制）

4、直流电流测量范围：

   使用分流器输入：（X∶75mV）；

          10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A

   直接输入：（可根据用户要求定制）

时效老化：所有产品均经过时效老化，使仪表处于长期稳定工作状态，以降低外部环境对仪表的影响,确保产品质量的一致性，稳定性。

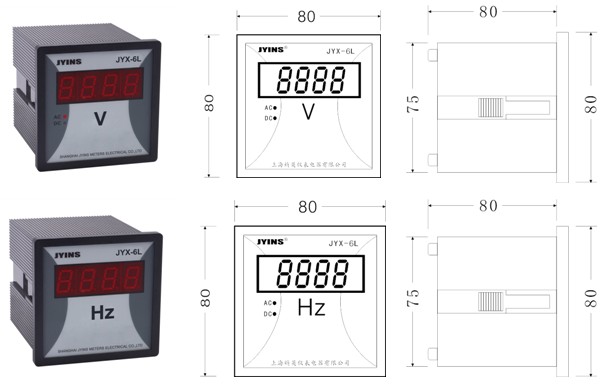

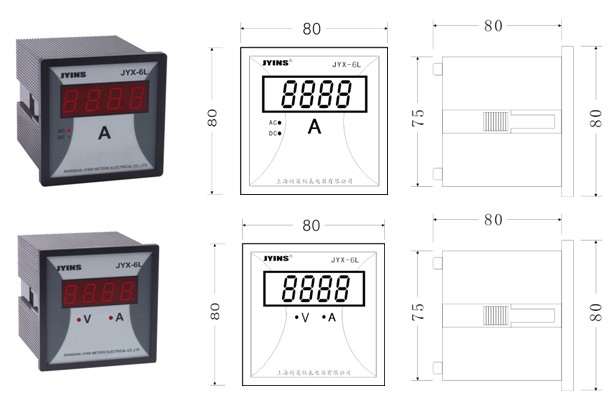

外形及开口尺寸：

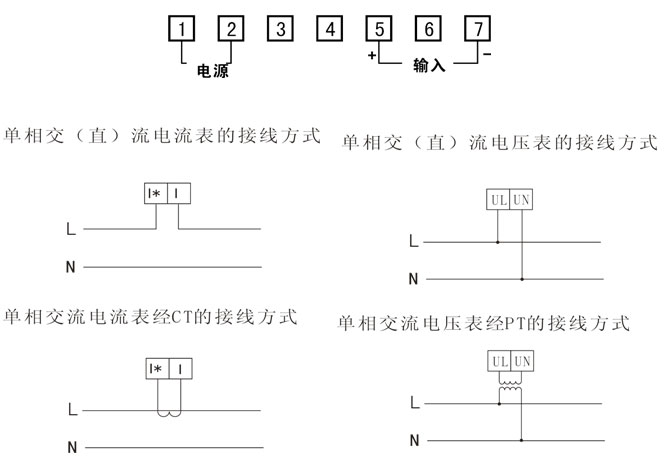

接线示意图
