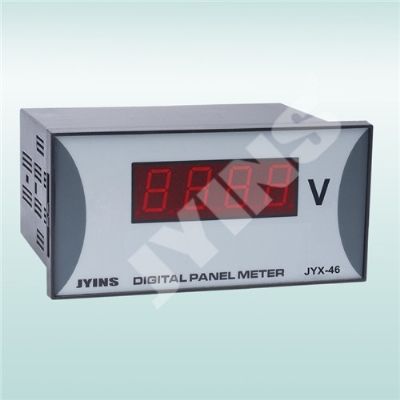

JYX-46

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

型号及含义



产品概述

JYX-46(SX46)(PZ1006-2)单相数显仪表,以正弦波平均值检波,显示有效值,可测量电网中的交流电流、电压值,和各种用电设备的交流、直流电流和电压信号,并以数字方式显示 。



产品参数:

1、电    源:AC220±10%                     2、精    度:≤输入满量程的0.5%±2个字

3、 采样速度:约2.5次/秒                   4、显    示: 3 1/2位LED(1999)

5、 使用温度:0~40℃                       6、功    耗:≤2VA

产品功能:

1、交流电压测量范围:

   直接输入:AC  600V、199.9V、19.99V、1.999V,

   使用电压互感器输入:(可根据用户要求定制)

2、交流电流测量范围:

   直接输入:5A(2.000A、200.0mA,可根据要求定制)

   使用电流互感器输入:(X∶5A)

          10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A

3、直流电压测量范围:

   直接输入:DC  600V、199.9V、19.99V、1.999V,(可根据用户要求定制)

4、直流电流测量范围:

   使用分流器输入:(X∶75mV);

          10A、15A、20A、50A、100A、150A、200A、500A、1000A、1500A、2000A、2500A

   直接输入:(可根据用户要求定制)

时效老化所有产品均经过时效老化,使仪表处于长期稳定工作状态,以降低外部环境对仪表的影响,确保产品质量的一致性,稳定性。

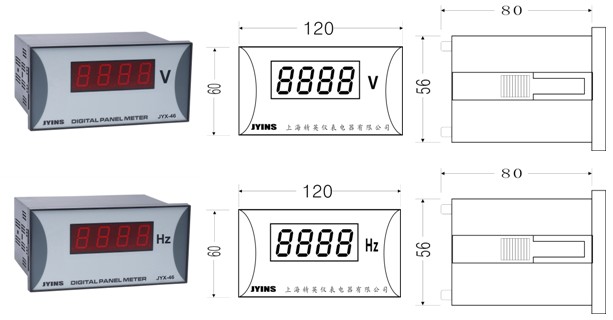

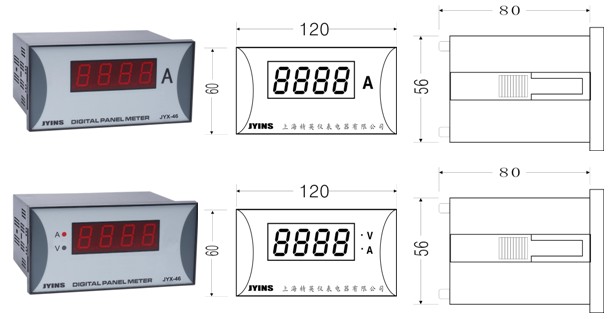

外形及开口尺寸:

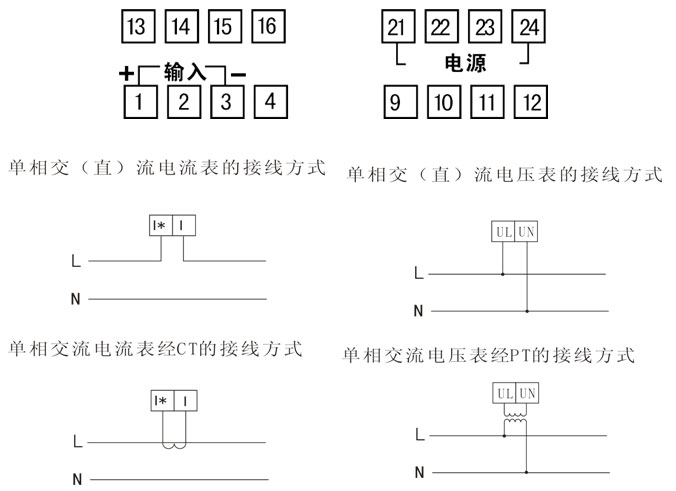

接线示意图

注:如与仪表壳体上的接线图不一致,请以仪表壳体上为准
