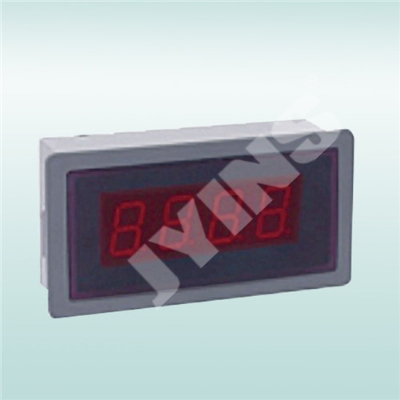

JY5135

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

型号及含义:





产品参数:

工作电源DC5V AC7-12VAC120V-500V测量显示         频率:50HZ±10%      输入电压:200mv和600V                输入电流:1A或5A(由用户指定)       量程扩展:分流器互感器    功耗:≤1.5VA

精度等级:0.5%±3个字     LED:高亮0.56,显示,数据更新时间1S    过量程显示:1或-1

最大显示:01.999   过载:持续1.2倍,瞬时:电压2倍/5S、电流:5倍/5S  隔离耐压:2KV/50HZ/1min  绝缘电阻100MΩ        平均无故障工作时间:≥5000H         工作条件:环境温度:-25℃~55℃,相对湿度:≤93%无腐蚀气体场所        海拔高度:2500M

时效老化所有产品均经过时效老化,使仪表处于长期稳定工作状态,以降低外部环境对仪表的影响,使用户有个满意的产品。

注意事项:

1、适合环境温度-25℃~55℃,湿度80%以下使用,防止因温度变化而引起不良现象。

2、注意防止震动和冲击。

3、不要在有灰尘,对电器产品有害的化学药品,煤气等地方使用。

4、在因磁场或高频仪器,高压火花,闪电等原因引起电压异常时,在外部请使用电源线滤波器或非线  性电阻等干扰吸收电路。

5、输入信号线应尽量的短,在有可能混入干扰信号的地方请使用保护屏蔽线。通常情况下,建议使用 双绞线。

外形图及接线图

注:如与仪表壳体上的接线图不一致,请以仪表壳体上为准

产品概述:

JY5135系列面板表是高性能的三位半数字电压表、电流表,其精度高、稳定性好、显示清晰、工艺精良。带推入式自锁结构的塑料面框,精巧典雅、外型美观、安装方便。表头印刷线路板上留有量程扩展元件安装位置,及背插电路板插座位置。
