型号及含义：

产品参数:

工作电源：DC5V， AC7-12V，AC120V-500V测量显示        频率：50HZ±10%      输入电压：200mv和600V                输入电流：1A或5A（由用户指定）        量程扩展：配分流器或互感器    功耗：≤1.5VA

精度等级：0.5%±3个字     LED：高亮0.56，显示，数据更新时间1S    过量程显示：1或-1

最大显示：0～1.999   过载：持续1.2倍，瞬时：电压2倍/5S、电流：5倍/5S  隔离耐压：2KV/50HZ/1min  绝缘电阻≥100MΩ        平均无故障工作时间：≥5000H         工作条件：环境温度：-25℃~55℃，相对湿度：≤93%无腐蚀气体场所        海拔高度：≤2500M

时效老化：所有产品均经过时效老化，使仪表处于长期稳定工作状态，以降低外部环境对仪表的影响,使用户有个满意的产品。

注意事项：

1、适合环境温度-25℃~55℃，湿度80%以下使用，防止因温度变化而引起不良现象。

2、注意防止震动和冲击。

3、不要在有灰尘，对电器产品有害的化学药品，煤气等地方使用。

4、在因磁场或高频仪器，高压火花，闪电等原因引起电压异常时，在外部请使用电源线滤波器或非线  性电阻等干扰吸收电路。

5、输入信号线应尽量的短，在有可能混入干扰信号的地方请使用保护屏蔽线。通常情况下，建议使用 双绞线。

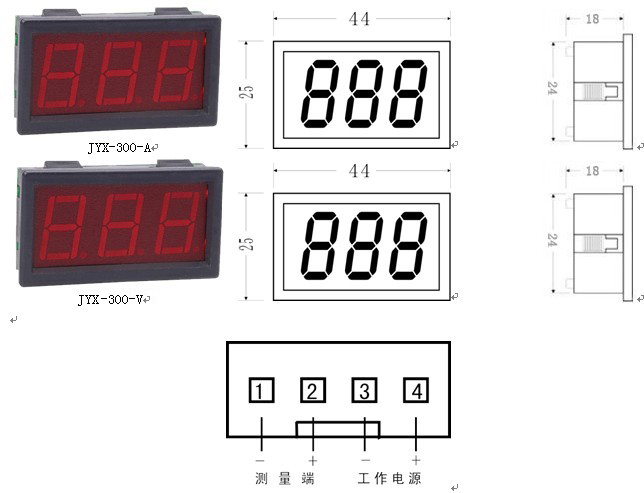

外形图及接线图

注：如与仪表壳体上的接线图不一致，请以仪表壳体上为准

产品概述：

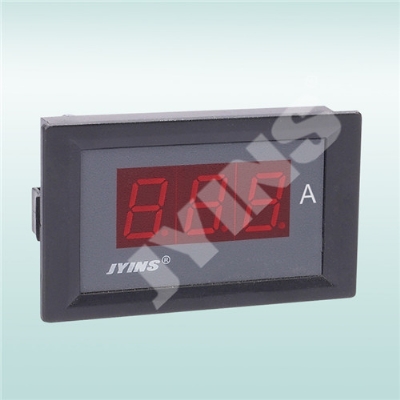

JYX85系列面板表是高性能的三位半数字电压表、电流表，其精度高、稳定性好、显示清晰、工艺精良。带推入式自锁结构的塑料面框，精巧典雅、外型美观、安装方便。表头印刷线路板上留有量程扩展元件安装位置，及背插电路板插座位置。
