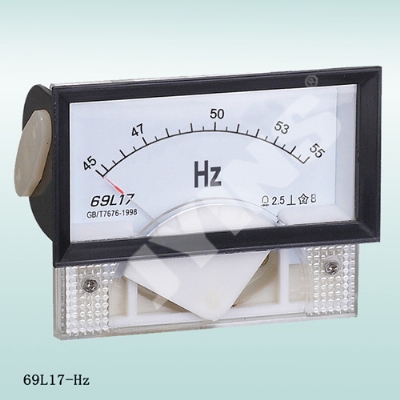

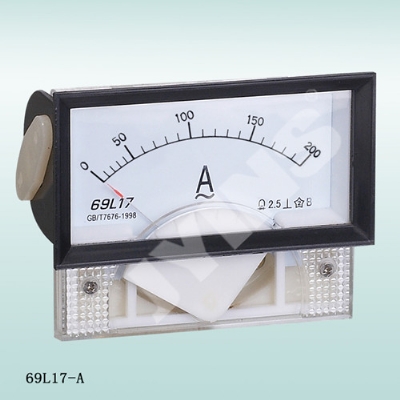

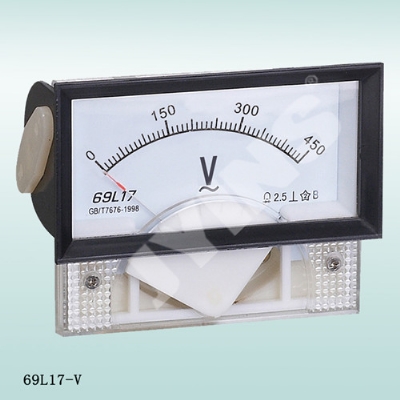

69L17

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

用途及适用方面:

系列仪表是直接模拟显示电测量指示仪表,测量直流电流、电压,交流电流、电压,频率,功率因数,相序,功率,同步指示及其它的非电量测量。大量应用于海事船舶,轨道交通,化工防爆,低压成套装备,建筑设备,发电机组,机械设备等行业的各种交直流输配电系统、电力控制屏及用其它电设备上。作用于电测量和非电量测量,是适用于环境条件一般要求较为通用的中高档仪表。

标准及认证方面:

精英仪表电器系列指针仪表按照GB/T7676-1998,数显仪表是按照GB/T22264-2008标准生产,其安全性能按照GB4793和IEC61010标准生产。标度盘的刻度线与指针设计符合德国DIN43790和DIN43802标准。仪表的外形和开孔尺寸按照GB/T1242和IEC61554标准生产。精英仪表电器公司所有产品经过国家CE认证,并获得IS0;9001认证。

板表外壳方面:

JY系列底座由阻燃TBT塑料制成,维卡温度130℃。外壳由阻燃ABS塑料制成,维卡温度85℃

温度引起的改变量方面:

参比温度为23℃±2℃。13℃~23℃以及23℃~33℃温度范围内,温度影响允许改变量不大于等级指数的±100%。

安装位置安装方式方面:

除非另有规定,通常仪表是在垂直位置安装。其它安装位置如:水平安装、倾斜安装可根据客户要求制作。相应的准确度等级仅对规定的安装位置有效。仪表分直角90°和广角250°,两种指示角度。

抗振动和冲击的影响方面:

抗振动符合IEC60068-2-6标准; 扫频范围:10-55-10Hz; 位移振幅:±0.15mm, ±0.3mm

扫频循环次数:5次; 扫频速率:10ct/min 最大加速度:147m/s2(15g), 490m/s2(50g)。

加速度有效值:6.06g; 振动时间:15min。    抗机械冲击,符合IEC60068-2-27标准

准确度等级方面:

JY系列指针仪表: 交直流电压表和电流表1.5级或2.5级,功率表为2.5级,频率表为2.5级,功率因数表为2.5级。

过载电流表方面:

过载倍数常规为1倍和2倍过载倍数,可由用户要求定制为1倍、2倍、 3倍等。其作用为指示瞬时过载电流的大概值,如电动机启动时的启动电流等。

外附电流分流器方面:

直流电流表外附分流器电压降规格有150mV、100mV、75mV、60mV和50mV等可由用户要求定制。仪表与分流器连接的导线电阻要求在1525mΩ之内,以确保仪表准确度。

表面标度盘方面:

表面标度盘:采用铝合金材料,白色漆底,黑色油墨印刷或激光打印印刷。可根据客户来样定制标度盘(可定制多种颜色套印)。夜光表标度盘采用PC板。

零位调节器方面:

除无机械零位读数仪表,其余所有仪表均有前置零位调节器,用于调整仪表机械零位。

主要技术参数

名 称

代 号

精度

常用规格

备 注

交流电流表

A

1.5

0.5-50A

直接接通

交流电流表

A

1.5

10/5A-800/5A

经电流互感器通次级电流

交流电流表

KA

1.5

1KA-10KA

经电流互感器通次级电流

交流电压表

V

1.5

10V-600V

直接接通

交流电压表

KV

1.5

1KV-35KV

经电压互感器通次级电压 100V

直流电流表

µA mA

2.5

50μA-500μA 1mA-500mA

直接接通

直流电流表

A

1.5

1A-15A

直接接通

直流电流表

A

1.5

15A-750A

接外附分流器75mV.60mV.50mV

直流电流表

KA

1.5

1KA-3KA

接外附分流器75mV.60mV.50mV

直流电压表

V

1.5

3V-600V

直接接通

直流电压表

KV

1.5

1KV-3KV

接外附定值电阻

频率表

Hz

2.5

45-55HZ   55-65HZ

36V.100V.127V.220V.380V

功率表

KW.VAR

2.5

100V 380V 380-380KV

经电压互感器通次级电压100V 经电流互感器通次级电流 5-10KA/5A

功率因数表

cosφ

2.5

COSφ =0.5-1-0.5

100V/5A 220V/5A 380V/5A

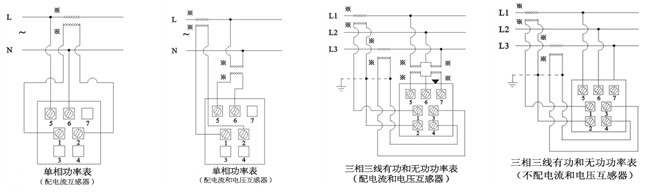

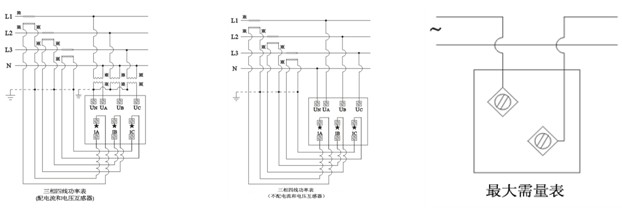

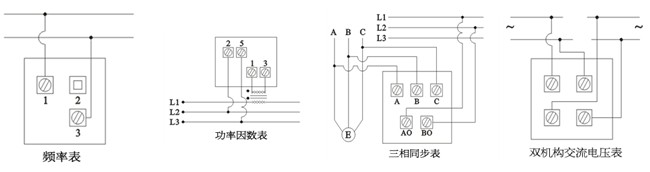

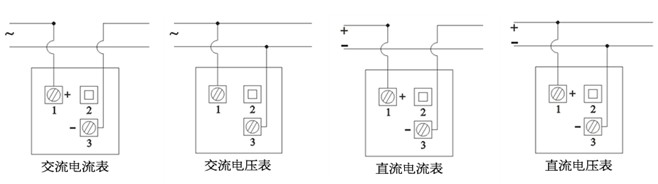

接线图:

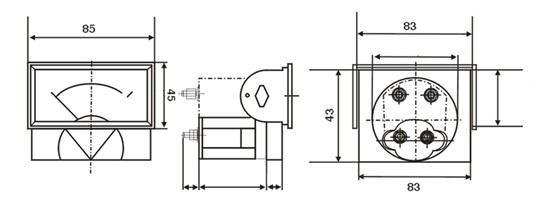

外形及开口尺寸:
