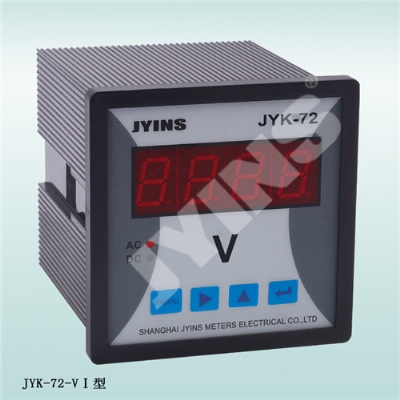

JYK-72-V

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

型号及含义



产品概述

JYK(PZ1006-2)LED数码管可编程单相智能表采用交流电采样技术,测量电网中的电流、电压值并以数字方式显示 ,可通过面板按键设置倍率,其性价比极高。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点,并且能够完成与业界不同PLC,工控计算机的组网通信。



产品参数:

1、电 源:AC/DC:80V-270V。               2、整流线路:正弦波平均值检波,显示有效值。

3、精 度:≤输入满量程的0.5%±2个字。    4、采样速度:约2.5次/秒。

5、使用温度:040℃。                     6、频率响应:5060。

7、继电器触点容量:AC220V/3A。             8、继电器触点寿命:1052次。

9、变送输出精度:±(0.8%+3d)。

产品功能:

测量输入:电压AC500V,过载1.2倍,AC600V以上需配电压互感器

显    示: 单排正四位LED数码管显示,0-9999

客户选配:RS485-MODBUS-RTU通讯功能、二路开关量输出、二路开关量输入、一路模拟量输出。

时效老化:所有产品均经过时效老化,使仪表处于长期稳定工作状态,以降低外部环境对仪表的影响,确保产品质量的一致性,稳定性。

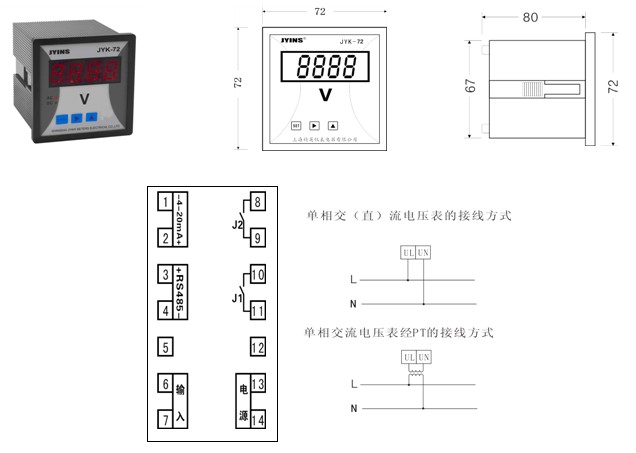

外形图及接线

注:如与仪表壳体上的接线图不一致,请以仪表壳体上为准

型号功能

测量功能

工作电压

附带功能

单相电压

单相电流

单相功率因数

三相功率因数

单相有功功率

三相有功功率

单相无功功率

三相无功功率

单相电能表

三相电能表

220V

85V~285V

二路报警输出

一路变送输出

RS485通讯





JYK-96



































JYK-72



































JYK-6L



































JYK-42



































JYK-48



































JYK-16



































JYK-46



































JYK-45



































JYK-DP3
