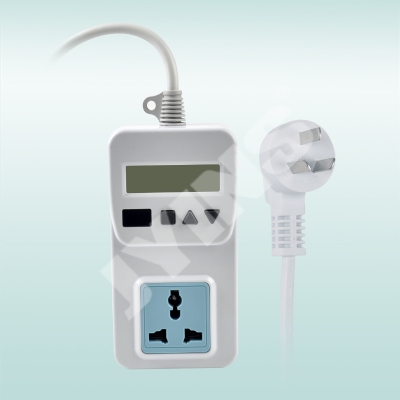

计量节能多功能插座
加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载




1、环境、负载要求
1.1 额定电流：10A。
　　1.2 适用电压：90VAC-260VAC。
　　1.3 本机待机功耗：<0.3W。
　　1.4 使用环境温度：-10～60℃。
　　1.5 使用环境湿度：10～95%RH。
2、设计参数
　　2.1 功率：0～2600.0W，满量程精度0.5％，LCD显示0.0～2600.0W。
2.2 电量：0～99999.9 kWh，电量累计到10000.00度以下时LCD显示0.00～9999.99kWh，10000.00度以上显示10000.0～99999.9 kWh，当电量计到99000.0度时LCD背光屏闪烁提示电量将要计满（用户需清零电量），如电量累计到99999.9 kWh后LCD会一直显示99999.9 kWh，电量不会累计直到电量清零。
2.3 电流：0～10A，满量程精度0.5％，LCD显示0.00～10.00A，电流小于10mA时显示0mA。
　　2.4 电压：90～260V，满量程精度0.5％，LCD显示90～260V。
　　2.5频率：45～65Hz，精度±1Hz，LCD显示45～65Hz。
2.6电能切断功率：1～2600.0W，LCD显示1.0～2600.0W，右上角显示。
2.7 定时功能：00：00～99：59 hr，格式为xx小时:xx分钟，LCD显示00：00～99：59 hr, 显示当前剩余定时时间，计时到后智能插头断开。
　　2.8 过载保护功能：当电流大于10A且连续超过2s时,进入过载模式：智能插头断开，背光灯闪烁，LCD显示“OL”。进入过载模式后，若无开启动作（按键或红外），过载模式一直不变；若有开启动作，切向正常模式。注：发生过载后，智能插头断开后，2s之内不接受开启动作（按键或红外），要等2s后，才能接受开启动作（按键或红外）。
2.9小功率电能切断功能：通过按键可以记录用电设备的电能切断功率值，当检测到功率小于电能切断功率值且连续超过10s时，智能插头断开。
2.10 红外遥控和任意按键都可接通智能插头输出。
2.11 LCD背光及智能插头状态指示灯：计量插座上电时智能插头为断开状态，状态指示灯灭，背光灯灭，当有开启动作时，背光灯亮，智能插头接通，状态指示灯亮。若此后无因过流关闭和因电能切断关闭时，30s之内无按键动作，则背光灯灭，直到有按键按下。
2.12刷新频次：≥1次/秒。
3、操作流程

                                                            图1 操作流程示意图

4、操作说明
　　4.1 各项参数查看
　　上电默认显示功率，按“▲”或“▼”键选择需要查看的参数。
　　4.1.1 查看功率：按“▲”或“▼”键选择查看功率，单位显示“W”。
　　4.1.2 查看电量：按“▲”或“▼”键选择查看电量，单位显示“kWh”。
　　4.1.3 查看电流：按“▲”或“▼”键选择查看电流，单位显示“A”。
　　4.1.4 查看电压：按“▲”或“▼”键选择查看电压，单位显示“V”。
　　4.1.5 查看频率：按“▲”或“▼”键选择查看频率，单位显示“Hz”。
4.1.6 查看电能切断功率：按“▲”或“▼”键选择查看电能切断功率，单位显示“W”，右上角显示“”。
4.1.7 查看定时时间：按“▲”或“▼”键选择查看定时时间，单位显示“hr”，定时功能开启时，定时标志“”闪烁显示，定时功能关闭时无定时标志显示。
　　
　　4.2各项参数设置
　　4.2.1 定时时间设置：按“▲”或“▼”键切换到“定时时间”查看模式，长按 “■”键约4s进入定时时间设置模式，LCD上设置位闪烁，再短按“■”键切换到下一设置     位，按“▲”或“▼”键调整当前位数值大小，长按“■”键约4s保存并返回当前菜单查看模式，此时定时器自动开始计时。
    定时功能开启、关闭：按“▲”或“▼”键切换到“定时时间”查看模式，短按“■”键切换定时功能开启（定时标志符号“”闪烁）或关闭（定时标志符号“”灭）。注：此功能只在背光灯亮的情况下，短按“■”键才有效。
　　4.2.2 清零：按“▲”或“▼”键切换到“电量”查看模式，长按“■”键约4s后LCD上显示“CLR”，且清零累计使用的电量值，清零完成后自动返回当前查看模式。
　　4.2.3 记录电能切断功率：当插座上所有电器设备都处于电能切断状态时，按“▲”或“▼”键切换到“电能切断功率”查看模式，长按“■”键约4s后LCD上显示“REC” 记录当前用电设备电能切断功率（当前电器功率加1W作为电能切断功率值），记录完     成后自动返回当前查看模式。
