您的位置:网站首页 > 产品中心 > 太阳能控制器 > CM5048Z

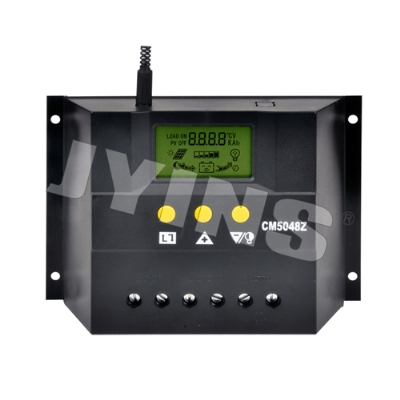

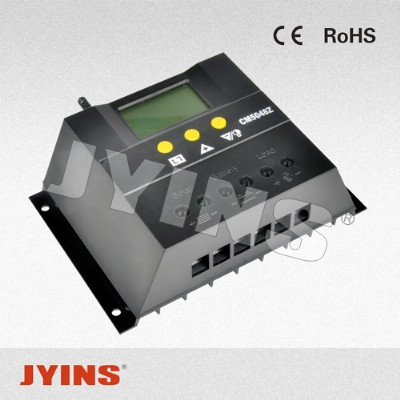

CM5048Z

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

 产品介绍

CM系列控制器是一种智能型、多用途太阳能充放电控制器。该系列产品使用定制的LCD显示屏,具有非常友好的操作界面;各控制参数可灵活设定,充分满足您的不同应用需求。CM系列控制器具有如下特点:

●形象的LCD图形符号                 ●简洁的按键操作

●系统电压等级自动识别              ●智能型PWM充电方式

●自动温度补偿                      ●可调节的充放电控制参数

●可设置的负载工作模式              ●充放电安时数累计功能

●远程监控功能(需订制)              ●蓄电池反向放电保护

●蓄电池欠压保护                    ●蓄电池反接保护

●过载、短路保护



安装说明

① 准备好相关工具及电缆。建议您选配合适的电缆,

保证电流密度﹤4A/mm2这样有利于减小线路压降。

推荐:50A-60A用16mm2  电缆线。检查安装场所是

否符合相关安全规定,请避免在潮湿、多尘、存在易

燃易爆及腐蚀性气体的场所安装使用控制器。

② 将控制器固定安装到垂直平面上,安装孔径及孔间距详见第五节。为保证控制器良好的散热条件,请在控制器上下方各预留10cm空间。

③ 如右图所示,按顺序将负载、蓄电池、太阳能

电池板与控制器连接起来,注意保证负载、蓄电池、

太阳能电池板的极性与控制器一致。

④ 将外置式温度传感器探头插入控制器左边的温度探头接口,探头放置在与蓄电池温度相近的地方。

(否则,控制器将对各控制参数进行错误的温度补偿。)

⑤ 如带有远程监控功能,请将附送的通讯电缆一端插入控制器右边的通讯端口,另一端连接到上位机。

拆卸:为防止意外发生,拆卸时请按顺序将太阳能电池板、蓄电池、负载与控制器断开连接。

注意事项:蓄电池极性反接不会损坏控制器,但会对您的负载设备有安全风险。



产品参数

型号

参数

CM5024Z CM5048

CM6024Z CM6048

       型号

参数

CM5024Z CM5048

CM6024Z CM6048

额定工作电流

50A 60A

50A 60A

安装线号

≤3#  AWG (25mm2)

额定工作电压

12V/24V

48V

工作温度

-20~50

太阳能板电压

50V

100V

储存温度

-30~70

浮充电压

13.7V/27.4V

54.8V

湿度要求

≤90%, 无凝露

欠压保护

10.7V/21.4V

42.8V

外形尺寸

130mm×188mm×62mm

欠压恢复

12.6V/25.2V

50.4V

安装孔间距

98 mm×178 mm --Φ5

空载损耗

30mA

重量

590g

回路压降

200mV





充电模式

PWM模式





温度补偿

-4mV/Cell/℃





备注

型号后缀“Z”表示自动识别系统电压等级,

“T”表示控制器带有远程监控功能
