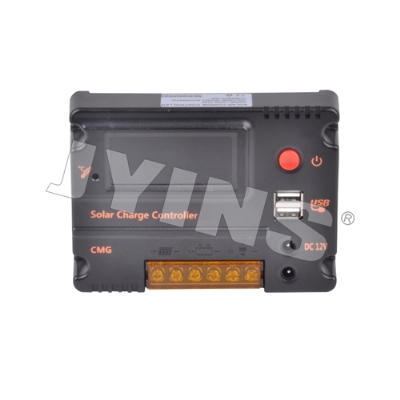

CMG2420

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

 产品概述

1. 采用LCD显示全部参数,内容丰富,可直观的了解系统运行情况;

2. 内置节能的背光板,显示效果更好,更省电;

3. 带开关电源稳压输出的DC12V以及USB5V输出,可供直流照明及手机充电;

4. 带输出开关,智能化控制,操作方便;

5. 系统电源采用开关电源,降低了静态工作电流;

6. 独立的温度检测电路,具有高精度温度补偿;

7. 外露式接线柱,接线更为方便,另外CMF系列带金属大外壳;

8. 采用单片机控制,使控制器具有智能化、适应性强、功能可靠等优点;

9. 采用基于PWM升级而成的WPC方式控制,大幅提高系统效率及延长蓄电池的寿命;



安装说明

揭开控制器上盖,露出接线端子,按上盖图示连接:

1. 将蓄电池的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第3、第4)。

2.将太阳能板的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第1、第2)。

3.将负载的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第5、第6)。

注意:如果连接错误会损坏你的控制器。



技术参数

控制器型号

CMG-2405

CMF-2405

CMG-2410

CMF-2410

CMG-2415

CMF-2415

CMG-2420

CMF-2420

额定充电电流

5A

10A

15A

20A

额定放电电流

5A

10A

15A

20A

USB输出电压

5V

USB输出总电流

3A

DC输出电压

12V (仅限CMG型号)

DC输出总电流

2A (仅限CMG型号)

过载、短路保护

≥1.5倍额定电流

短路恢复时间

10s

太阳能板开路电压

40V

空载损耗

0.05W

超压保护

15V;×2/24V

浮充电压(最高充电电压)

14V;×2/24V

恢复放电电压

12V;×2/24V

过放电压

10.5V;×2/24V

控制方式

软件智能控制

工作温度

-35℃至+55℃



型号

CMG

CMF

尺寸(长×宽×高)

135*100*30(mm)

201.6*108*37.1(mm)

重量

275g

560g

* 参数可根据客户要求定制;
