安全使用建议

1.本控制器为12V/24V（或48V)自动适应，首次安装时，请确保电池有足够

的电压，以便控制器能够识别为正确的电池类型。

2.将控制器尽量靠近电池安装，以避免电线过长造成压降，影响正常电压判断。

3.本控制器只适用于各种铅酸电池（包括开口，密封，胶体等），请勿使用于其

他电池（包括锂电池，镍氢电池等）。

4.本控制器只能使用光伏板作为充电源，请勿使用直流或其他电源作为充电源。

5.本控制器运行的时候会发热，请注意将控制器安装在平整，通风良好的表面。

产品特点

1.采用工业级主控芯片。

2.一键开关，跑马灯显示。

3.完整的四阶段PWM 充电管理。

4.内置过流/短路保护，开路保护，反接保护，均为自恢复型，不损伤控制器。

5.双MOS 防倒灌电路，超低发热量。

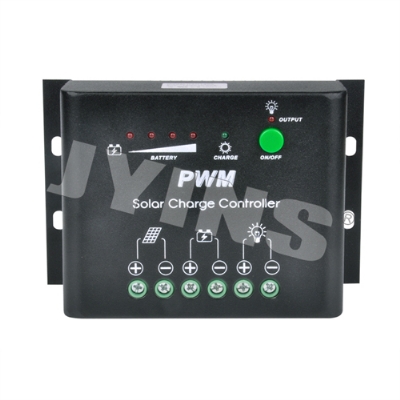

系统连接

1.将蓄电池正负极按图示接入控制器，控制器将会自动检测蓄电池电压，判断

正确的电池类型。

2.将负载正负极按图示接入控制器，主要不要反接。

3.将太阳能板按图示接入控制器。

注意：请严格按照以上顺序进行接入，否则可能会损坏控制器。

拆卸顺序与接线顺序相反。

技术参数
