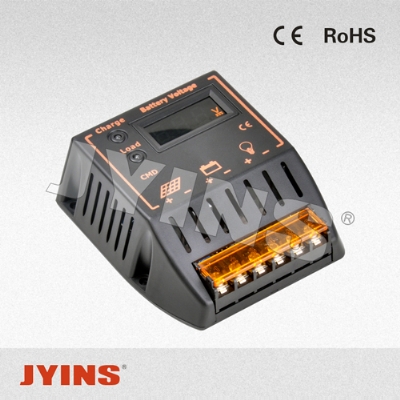

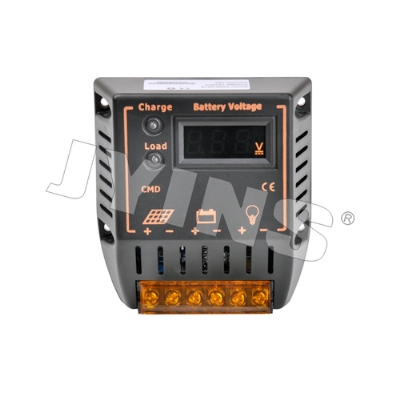

CMD2415

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

 产品概述

1. 采用单片机控制,使控制器具有智能化、适应性强、功能可靠等优点。

2. 采用Ueiua的PWM升级方案WPC方式控制,提高系统效率及延长蓄电池的寿命。

3. 直观的数码管显示当前电池电压状态,让用户了解系统运行的状况。



显示说明

充电指示灯:正在充电,充电指示灯应亮。当充电指示灯不间断地闪烁时,说明电池已充满,系统在进行智能保护性充电。

电池电压显示屏:电池电量在正常情况下显示电池电压。

电池欠压显示:在电池欠压的状况下(12V电池电压低于10V, 24V电池电压低于20V),如下图所示数码管只有中间的一横在闪烁。

负载指示灯:

1.在12V系统中,当电池电压低于10.5V时,负载指示灯熄灭,输出禁止;当电池电压恢复到12V,负载指示灯点亮,负载输出重新启动;

2.在24V系统中,当电池电压低于21V时,负载指示灯熄灭,输出禁止;当电池电压恢复到24V,负载指示灯点亮,负载输出重新启动;

3. 如果负载输出发生过载或者短路时,控制器自动启动保护,关闭负载输出,负载指示灯闪烁;



安装说明

揭开控制器上盖,露出接线端子,按上盖图示连接:



1.将蓄电池的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第3、第4)。

2.将太阳能板的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第1、第2)。

3.将负载的“+”、“-”极正确牢固地连接到控制器相应的端子上(左起第5、第6)

注意:如果连接错误会损坏你的控制器。



技术参数

控制器型号

CMD-2405

CMD-2410

CMD-2415

CMD-2420



额定充电电流

5A

10A

15A

20A



额定放电电流

5A

10A

15A

20A



过载、短路保护

≥1.5倍额定电流



短路恢复时间

10s



太阳能板开路电压

40V



空载损耗

0.05W



超压保护

15V;×2/24V



浮充电压

14V;×2/24V



恢复放电电压

12V;×2/24V



过放电压

10.5V;×2/24V



控制方式

软件智能控制



工作温度

-35℃至+55℃



尺寸

95.1×102.5×38.5(mm)(长×宽×高)



重量

185g
