您的位置:网站首页 > 产品中心 > 太阳能控制器 > CMU2410

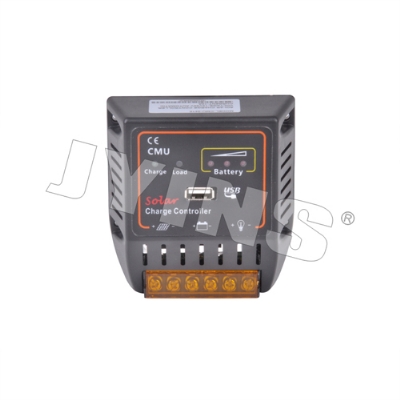

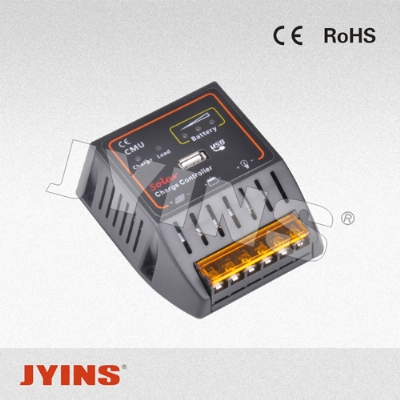

CMU2410

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

 产品概述

1.采用单片机控制,使控制器具有智能化、适应性强、功能可靠等优点。

2.采用PWM充电方式,提高系统效率及延长蓄电池的寿命。

3.清晰明确的系统充电状态、放电状态、电池电量显示。

4.采用符合空气流的改良外壳,具有更好的散热效果(相对旧版本)。

5.优化的装配设计,结构更牢固(外壳采用4个螺丝,旧版采用2颗螺丝)。



保护功能

1.过载保护 2.短路保护 3.雷电保护 4欠压保护 5.过充保护  6.反接保护



接线方式

揭开控制器上盖,露出接线端子,按上盖图示连接:

接线请先接电池的正负极,然后接太阳能板的正负极,最后接负载正负极。

控制器内部有防反接保护,但是如果连接错误仍然有可能会损坏控制器。

请确保使用的电压电流都在控制器额定范围内。



技术参数

型号

CMP

-2410

CMP

-2420

CMU

-2410

CMU

-2420

CMD

-2410

CMD

-2420

CMK

-2410

CMK

-2420

CMKU

-2410

CMKU

-2420

额定充电电流

10A

20A

10A

20A

10A

20A

10A

20A

10A

20A

额定放电电流

10A

20A

10A

20A

10A

20A

10A

20A

10A

20A

额定电压

12V/24V

过放电压

10.5V/21.0V

放电恢复电压

12.2V/24.4V

充电截止电压

14.7V/29.4V

LED电压显示

-

-

-

-

-

-

-

-

LCD液晶显示

-

-

-

-

-

-

输出开关

-

-

-

-

-

-

USB输出电压

-

-

5V

5V

-

-

-

-

5V

5V

USB输出电流

-

-

2A

2A

-

-

-

-

2A

2A

工作温度

-20+60℃

温度补偿

-3mV/℃/cell

控制器尺寸

103×95×38(mm)(长×宽×高)

包装尺寸

 11102×55(mm)(长×宽×高)

重量

160g180g

*参数可根据用户要求定制。
