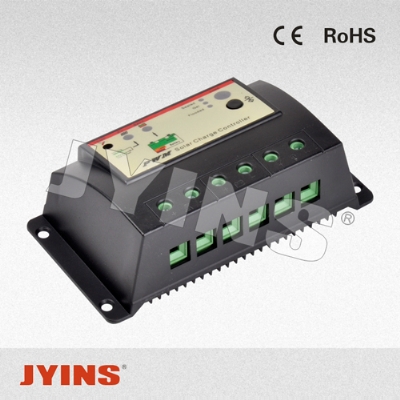

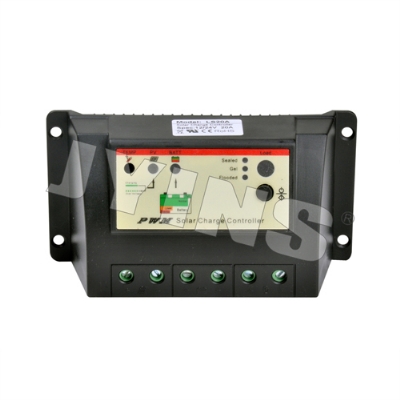

LS20A

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

 应用范围

本控制器只适用于普通太阳能组件,请不要连接其他的充电电源,否则可能造成控制器永久损坏。

本控制器只适用于以下12V/24V 电池类型:

普通电解质铅酸电池,

免维护铅酸储能电池,深循环电池,胶体电池

警告!本控制器不适用于镍镉电池,镍氢电池,锂电池以及其他类型的可充电或不可充电电池。



安装与连接

在适当的地方安装控制器,并让其尽量靠近电池。安装表面必须是固体平整的,干燥并不易着火。电池电缆必须尽可能的短,并匹配适当的电缆截面积(例如 4mm2 20A 电流,2m长度)

如果电池在一个大的温差范围内操作(夏天/冬天),请务必安装温控探头(如果有的话)。带有温度补偿的充电电压会延长电池寿命及增加可用电量。

为确保空气流通,请保持控制器四周10cm的间距。

在安装过程中,请严格按照以下顺序连接各部件。

1.连接电池的正负极到控制器的电池输入正负极。

2.连接太阳能组件的正负极到控制器的光伏输入的正负极。

3.连接负载到控制器的负载输出端口的正负极。

当进行拆卸的时候,请按照相反的顺序进行。

警告:不正确的安装顺序会导致控制器的损坏。

注意:在独立的光伏系统中,一般无需接地。本控制器是共正极类型控制器,如果有需要,请将所有正极接地。



设置控制器

手动开关负载

在控制器通电后,所有LED将开始闪烁,闪烁完毕后,控制器进入正常运行状态,观察蓄电池电量指示灯处于非低电状态的时候,轻触按键7,手动关闭负载,再按一次,手动打开负载。负载的打开与否可通过负载指示灯直观观察到。

设置电池类型

   不同类型的铅酸电池具有不同的充电电压,直冲电压及浮充电压。因此,正确设置电池类型,可以延长蓄电池的使用寿命。当需要设置蓄电池类型时,可长按按键5秒以上,蓄电池类型指示灯开始闪烁,再次轻触按键,选择您所需要的电池类型,之后无需任何动作,等待指示灯停止闪烁,设置完成。



保护功能

电池板反接保护

电池反接保护

控制器只保护本身,并不保护负载

过冲电保护

充电过程中,一旦蓄电池电压到达设定电压,控制器将会自动切断充电回路

过放电保护

放电过程中,一旦蓄电池电压到达设定电压,控制器将自动切断放电回路

夜间反倒灌保护

输出过流保护

放电过程中,一旦放电电流超过额定值1.3倍以内,控制器将会延时60秒后自动切断放电回路。一旦放电电流超过额定值1.6倍以内,控制器将会延时5秒后自动切断放电回路。超过1.6倍,则立刻关闭。

输出短路保护



技术参数

型号

LS10A

LS20A

额定充电电流

10A

20A

额定放电电流

10A

20A

短路电流保护

40A

40A

系统电压

12V/24V 自动适应

过流保护

<1.3  额定电流 维持60秒

<1.6  额定电流 维持5秒

 >1.6  额定电流 立刻关闭负载

待机损耗

<7mA

充电回路压降

≤0.26V

放电回路压降

≤0.15V

最大电池板电压

42V

操作温度

-35℃ to +55℃

电压

胶体电池

密封电池

开口电池

提升冲电压

14.8V

14.6V

14.8V

直冲电压

14.5V

14.5V

14.5V

均冲电压

14.2V

14.4V

14.6V

浮充电压

13.8V

13.8V

13.8V

充电恢复电压

13.2V

13.2V

13.2V

放电截止电压

11.2V

11.2V

11.2V

放电恢复电压

12.6V

12.6V

12.6V

温度补偿系数

-4mV/2V/

控制方式

PWM( Pulse Width Modulation )

最大接线直径

11AWG

7AWG

尺寸/重量

140×65×34mm/150g

143x79x45/300g
