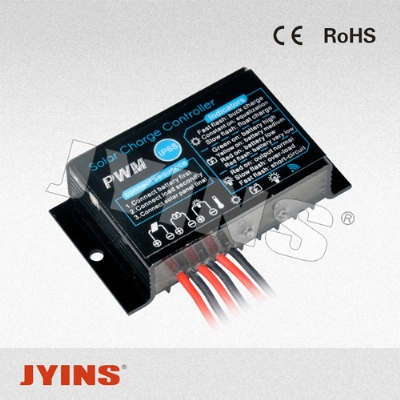

IR210

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

 安全使用建议

1.本控制器为12V/24V自动适应,首次安装时,请确保电池有足够的电压,以便控制器能够识别为正确的电池类型。

2.将控制器尽量靠近电池安装,以避免电线过长造成压降,影响正常电压判断。

3.本控制器只适用于各种铅酸电池(包括开口,密封,胶体等),请勿使用于其他电池(包括锂电池,镍氢电池等)。

4.本控制器只能使用光伏板作为充电源,请勿使用直流或其他电源作为充电源。

6.本控制器运行的时候会发热,请注意将控制器安装在平整,通风良好的表面。



产品特点

1.采用工业级主控芯片。

2.LED显示,断电记忆功能,IP68防护等级。

3.完整的四阶段PWM充电管理。

4.内置过流/短路保护,开路保护,反接保护,均为自恢复型,不损伤控制器。

5.双MOS防倒灌电路,超低发热量。



系统连接

1.将蓄电池正负极按图示接入控制器,控制器将会自动检测蓄电池电压,并依据检测到的电池电压进行系统类型识别。

2.将负载正负极按图示接入控制器,主要不要反接。

3.将太阳能板按图示接入控制器。

注意:请严格按照以上顺序进行接入,否则可能会损坏控制器。

     拆卸顺序与接线顺序相反。



技术参数

型号

IR205

IR210

IR215

IR220

系统电压

12V/24V 自适应

额定充电电流

5A

10A

15A

20A

额定放电电流

5A

10A

15A

20A

最高光伏电压

41V

充电回路压降

<0.2V

放电回路压降

<0.25V

提升充电压

14.6V

直充电压

14.5V

恒压充电压

14.2V PWM

浮充电压

13.8V

充电恢复电压

13.0V

放电截止电压

11.2V

放电恢复电压

12.6V

待机电流

<10mA

光控开灯阀值

光伏板8V(光控开灯延时10s)

光控关灯阀值

光伏板8V(光控关灯延时60s)

温度补偿

N/C

工作温度

-35~+60

尺寸/重量

82*45*21mm /120g

*红色字体标记电压仅对应12V系统,如使用24V系统,请X2.

*产品规格如有更改,怒不另行通知。
