产品介绍

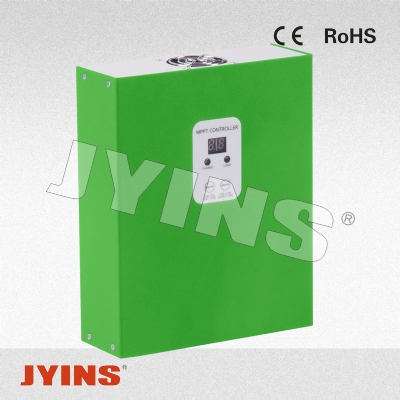

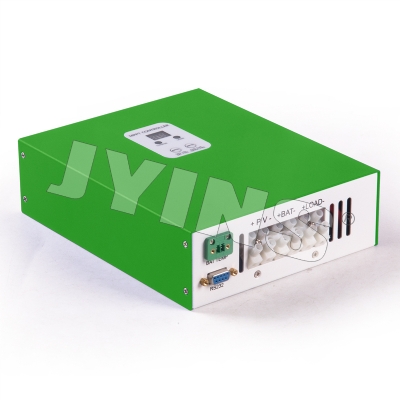

这是一款最大功率点智能跟踪（MPPT）太阳能充放电控制器，比传统的控制器充电效率提高了30%~60%，其具有系统自动识别、三阶充电方式、可为多种蓄电池充电、智能控制放电模式，RS232通讯等优点，是我司MPPT太阳能控制器e-SMART系列。
产品特点：
1、充电模式为MPPT；转换效率高达99%，可比使用传统的控制器节约30%~60%太阳能电池板；
2、12V/24V/48V 系统自动识别，方便用户用于不同的系统；
3、12V/24V/48V 系统，PV输入最大为DC100V；
4、充电方式：三阶充（恒流、恒压、浮充），有效了延长了蓄电池的寿命；
5、放电模式有常开模式，常关模式，PV电压（阳光）控制开关模式；
6、客户可自行选择为4类常用电池（密封铅酸电瓶，排放式电瓶，胶体电瓶，镍镉电瓶）充电，并且可自定义为其它种类的电池充电；
7、控制器数码管显示蓄电池电压和充电电流；上位机显示各种参数，如型号，PV输入电压，电池类型，电池电压，充电电流，充电功率，工作状态等；
8、RS232通讯，并可提供通讯协议，方便客户统一集成管理；
9、可无限并机；
10、产品通过CE,ROHS,FCC认证；可配合客户通过各项认证。
产品参数
|
MPPT控制器型号：
I-P-eSMART-12V/24V/48V-系列
|
15A
|
20A
|
25A
|
30A
|
40A
|
|
充电模式
|
MPPT自动最大功率点跟踪
|
|
充电方式
|
三阶段：恒流（MPPT），恒压，浮充
|
|
系统类型
|
DC12V/24V/48V
|
自动识别
|
|
系统识别电压
|
12V系统
|
DC9V~DC15V
|
|
|
24V系统
|
DC18V~DC30V
|
|
|
48V系统
|
DC36V~DC60V
|
|
软启动时间
|
12V/24V/48V系统
|
≤3S
|
|
动态响应恢复时间
|
12V/24V/48V系统
|
500us
|
|
MPPT效率
|
12V/24V/48V系统
|
≥96.5%,≤99%
|
|
输入特性
|
|
MPPT工作电压范围
|
12V系统
|
DC14V~DC100V
|
|
|
24V系统
|
DC30~DC100V
|
|
|
48V系统
|
DC60~DC100V
|
|
输入低压保护点
|
12V系统
|
DC14V
|
|
|
24V系统
|
DC30V
|
|
|
48V系统
|
DC60V
|
|
输入低压恢复点
(启动充电电压点)
|
12V系统
|
DC18V
|
|
|
24V系统
|
DC34V
|
|
|
48V系统
|
DC65V
|
|
输入过压保护点
|
12V/24V/48V系统
|
DC110
|
|
输入过压恢复点
|
12V/24V/48V系统
|
DC100V
|
|
最大
太阳能板输入功率
|
12V系统(W)
|
213
|
284
|
355
|
426
|
568
|
|
|
24V系统(W)
|
426
|
568
|
710
|
852
|
1136
|
|
|
48V系统(W)
|
852
|
1136
|
1420
|
1704
|
2272
|
|
充电特性
|
|
可选择的电池类型
（默认GEL胶体电池）
|
12V/24V/48V系统
|
密封铅酸电池，排放式电池
胶体电池，镍镉电池
（还可以自定义为其它种类的电池充电）
|
|
恒压电压
|
12V/24V/48V系统
|
请参考电池类型的充电电压参数表
|
|
浮充电压
|
12V/24V/48V系统
|
|
|
充电额定电流
|
12V/24V/48V系统
|
15A
|
20A
|
25A
|
30A
|
40A
|
|
限流保护
|
12V/24V/48V系统
|
20A
|
25A
|
30A
|
35A
|
45A
|
|
温度系数
|
12V/24V/48V系统
|
±0.02%/℃
|
|
温度自动补偿
|
12V/24V/48V系统
|
14.2V-（最高温度-25℃）*0.3
|
|
输出电压纹波峰-峰值
|
12V/24V/48V系统
|
200mV
|
|
输出稳压精度
|
12V/24V/48V系统
|
≤±1.5%
|
|
输出放电特性
|
|
输出电压
|
根据蓄电池电压
|
|
输出低压保护
|
默认为10.5V，恢复为11V；可设置;
|
|
输出额定电流
|
30A
|
|
输出控制方式
|
常开模式，常关模式，PV电压控制开关模式
|
|
输出控制设置方式
|
控制器按键或上位机
|
|
显示
|
|
LED数码管显示
|
蓄电池电压，充电电流
|
|
LED灯显示
|
充电状态指示灯，LOAD指示灯
|
|
PC上位机（通信端口）
|
RS232
|
|
保护功能
|
|
输入低压保护
|
参见输入特性
|
|
输入高压保护
|
参见输入特性
|
|
充电过压功率保护
|
有
|
|
输出低压保护
|
有
|
|
输出额定电流保护
|
有
|
|
温度保护
|
有
|
|
其它参数
|
|
音响噪声
|
≤40dB
|
|
散热方式
|
自散热
|
风扇冷却
|
|
元器件
|
进口材料，符合欧盟标准；
|
|
认证
|
CE\FCC\ROHS
|
|
属性
|
|
尺寸 DxWxH(mm)
|
205*168*60
|
|
包装尺寸DxWxH(mm)
|
265*196*110
|
|
净重(kg)
|
1.8kg
|
|
毛重(kg)
|
2kg
|
|
机械防护类型
|
IP25
|
|
环境要求
|
|
湿度
|
0~90%RH ( 不会结露)
|
|
海拔高度
|
0~3000m
|
|
环境温度
|
-20℃ ~ +50℃
|
|
储存温度
|
-40℃ ~ +75℃
|
|
大气压力
|
70~106kPa
|
|
