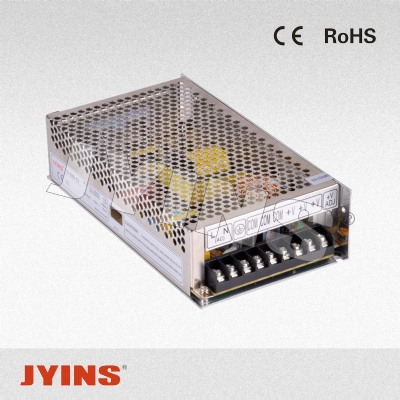

S-200W
加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

 产品特点:

高效率，高可靠

开关选择输入电压范围

100%满负荷烧机测试

保护特性：短路/过载/过压/过温

空气冷却

工作频率25KHz

1年保质期

尺寸: 215*115*50mm（L*W*H）



技术参数:
型号 S-200-12 S-200-13.5 S-200-15 S-200-24 S-200-27 S-200-48
输出 直流输出电压 12V 13.5V 15V 24V 27V 48V
输出电压容差(注3) ±1% ±1% ±1% ±1% ±1% ±1%
额定输出电流(注4) 16.5A 14.7A 13A 8.3A 7.4A 4.2A
输出电流范围 0-16.5A 0-14.7A 0-13A 0-8.3A 0-7.4A 0-4.2A
输出功率 198W 198.45W 198W 199.2W 199.8W 201.6W
纹波及噪音(注2) 150mVp-p 150mVp-p 150mVp-p 150mVp-p 200mVp-p 240mVp-p
直流电压可调范围 -16%，+10% -12%，+11% -10%，+20% -16%，+10% -4%，+18% -15%，+17%
启动、上升、保持时间 200ms,100ms,20ms满载
输入 输入电压范围 90～132 VAC/180～264VAC 47～63 Hz；由开关选择254～370VDC
交流输入电流 4.5A/115VAC 2.5A/230VAC
效率 76% 79% 78% 82% 82% 83%
冲击电流 50A/115V 50A/230V
漏电流 ＜3.5 mA/240VAC
保护特性 过载保护 115%～135%
保护方式：电流限制 ，自动恢复
过电压保护 115%～135%
保护方式：电压限制 ，自动恢复
高温保护 RTH3≥90℃时，切断输出，温度下降后自动恢复
环境 工作温度、湿度 -10℃～+50℃；20%～90 %RH
保存温度、湿度 -20℃～+85℃；10%～95 %RH
抗震性 10～500Hz，2G 10min./1周期，时长60分钟，各轴
安全 耐压性 输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC
绝缘电阻 输入输出间，输入与地，输出与地： 100M Ohms/500VDC
符合标准 安全标准 符合UL1950
EMC标准 Drsign refer to FCC Part15 J Conduction Class A
其它 重量 0.93Kg
包装 12pcs/11.6Kg/0.93CUFT
备注 所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。
纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。
容差是电压设定误差、电压调整率和电流调整率之总和。
具体输出电流见输出降额曲线。

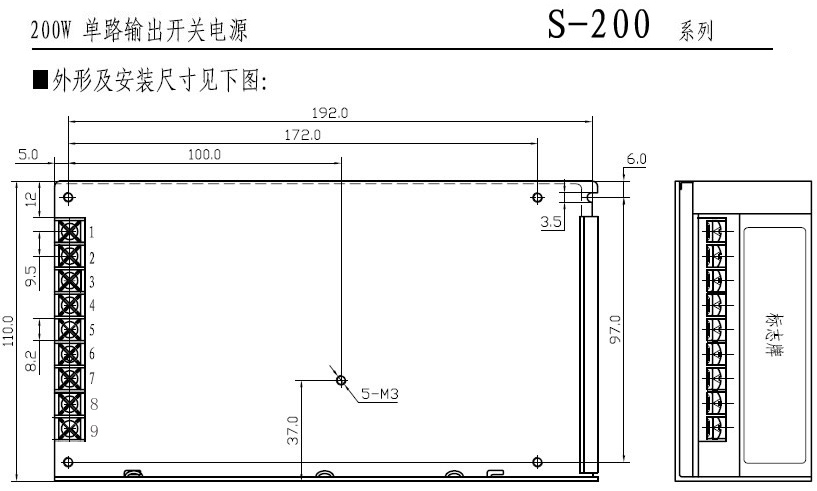

安装尺寸:
