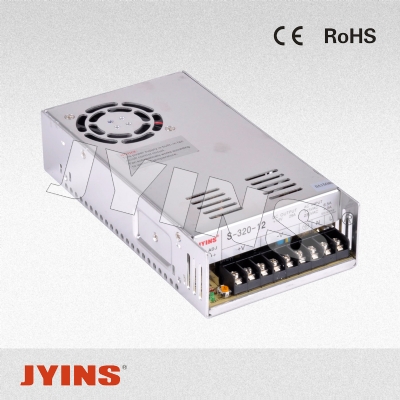

S-320W |
|
|
| |
产品特点:
高效率，高可靠
开关选择输入电压范围
100%满负荷烧机测试
保护特性：短路/过载/过压/过温
内置直流电扇强迫风冷
风机开关自动控制
工作频率90KHz
1年保质期(UL认证产品)
尺寸: 215*115*50mm（L*W*H）
技术参数:
| 型号 |
S-320-5 |
S-320-7.5 |
S-320-12 |
S-320-13.5 |
S-320-15 |
S-320-24 |
S-320-27 |
S-320-48 |
| 输出 |
直流输出电压 |
5V |
7.5V |
12V |
13.5V |
15V |
24V |
27V |
48V |
| 输出电压容差(注3) |
±2% |
±2% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 额定输出电流(注5) |
50A |
36A |
25A |
22A |
20A |
12.5A |
11A |
6.5A |
| 输出电流范围 |
0-50A |
0-36A |
0-25A |
0-22A |
0-20A |
0-12.5A |
0-11A |
0-6.5A |
| 输出功率 |
250W |
270W |
300W |
297W |
300W |
300W |
297W |
312W |
| 纹波及噪音(注2) |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
200mVp-p |
240mVp-p |
| 直流电压可调范围 |
-10%，+14% |
±20% |
-16%，+10% |
-12%，+11% |
-10%，+20% |
-16%，+10% |
-4%，+18% |
-15%，+17% |
| 启动、上升、保持时间 |
2s,20ms,20ms满载 |
| 输入 |
输入电压范围 |
88～132 VAC/176～264VAC 47～63 Hz；由开关选择248～370VDC |
| 交流输入电流 |
6A/115 V 3.5A/ 230 V |
| 效率 |
77% |
80% |
82% |
83% |
84% |
86% |
86% |
87% |
| 冲击电流 |
冷启动电流20A/115V 40A/230V |
| 漏电流 |
＜3.5mA/240VAC |
| 保护特性 |
过载保护 |
105%～135% |
| 保护方式：打嗝模式，自动恢复 |
| 过电压保护 |
115%～135% |
| 风机控制O.T.P |
RT1≥65℃风机开，≤55℃风机关，≥70℃切断输出 (5~15V) |
| RT1≥70℃风机开，≤65℃风机关，≥80℃切断输出 (24~48V) |
| 环境 |
工作温度、湿度 |
-10℃～+60℃；20%～90 %RH |
| 保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
| 抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：3KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
| 绝缘电阻 |
输入输出间，输入与地，输出与地： 100M Ohms/500VDC |
| 符合标准 |
安全标准 |
符合UL1950 |
| EMC标准(注4) |
符合EN55022，EN55024，EN61000 |
| 其它 |
重量 |
1.08Kg |
| 包装 |
12pcs/13.5Kg/0.93CUFT |
| 备注 |
所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 |
| 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 |
| 容差是电压设定误差、电压调整率和电流调整率之总和。 |
| 本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。 |

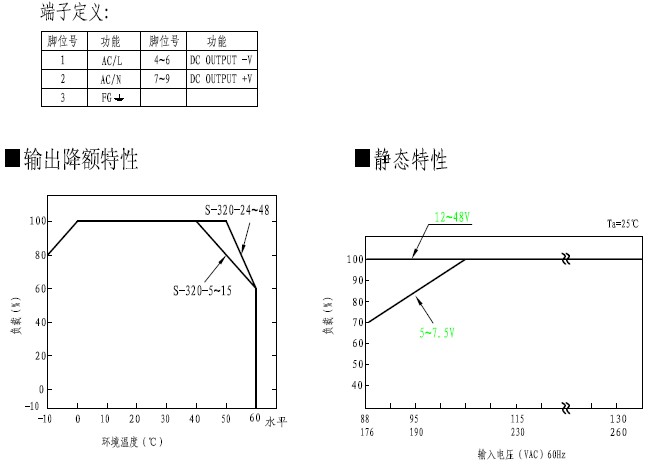

| 具体输出电流见输出降额曲线。 |

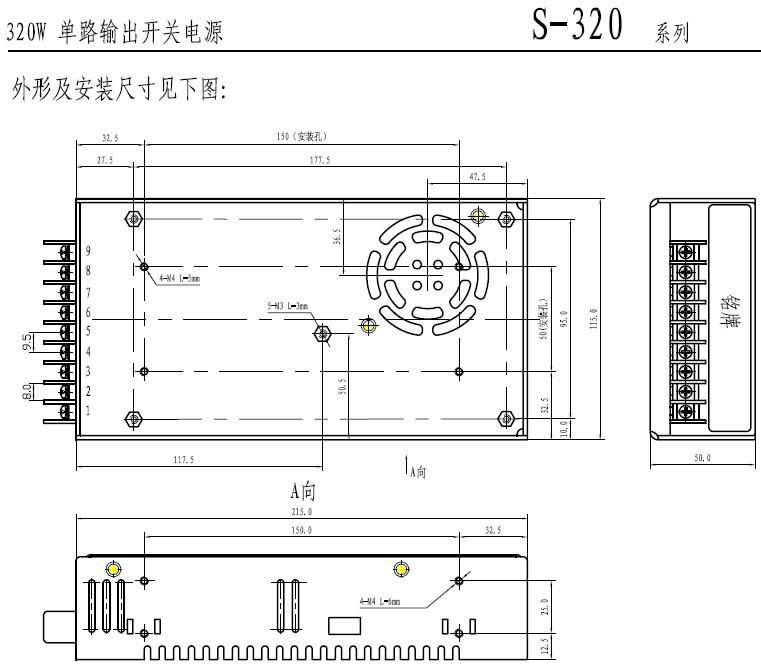

安装尺寸:
|
| |
|
