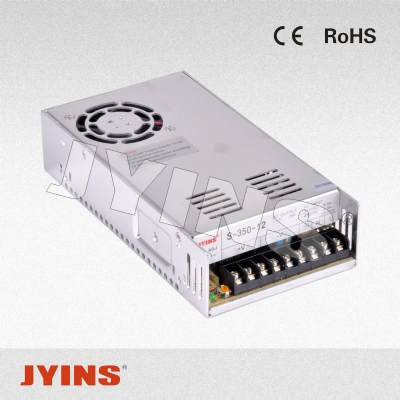

S-350W |
|
|
| |
产品特点:
高效率，高可靠、低成本
全球适用AC输入电源
100%满负荷烧机测试
保护特性：短路/过载/过压
PWM控制和调节
内置直流电扇强迫风冷
内置风机开关控制
工作频率25KHz
1年保质期
尺寸: 215*115*50mm（L*W*H）
技术参数:
| 型号 |
S-350-5 |
S-350-7.5 |
S-350-12 |
S-350-13.5 |
S-350-15 |
S-350-24 |
S-350-27 |
S-350-48 |
| 输出 |
直流输出电压 |
5V |
7.5V |
12V |
13.5V |
15V |
24V |
27V |
48V |
| 输出电压容差(注3) |
±2% |
±2% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 额定输出电流(注4) |
50A |
40A |
29A |
25.8A |
23.2A |
14.6A |
13A |
7.3A |
| 输出电流范围 |
0-50A |
0-40A |
0-29A |
0-25.8A |
0-23.2A |
0-14.6A |
0-13A |
0-7.3A |
| 输出功率 |
250W |
300W |
348W |
348.3W |
348W |
350.4W |
351W |
350.4W |
| 纹波及噪音(注2) |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
200mVp-p |
240mVp-p |
| 直流电压可调范围 |
-10%，+12% |
±20% |
-16%，+10% |
-12%，+11% |
-10%，+20% |
-16%，+10% |
-4%，+18% |
-15%，+17% |
| 启动、上升、保持时间 |
200ms,50ms,20ms满载 |
| 输入 |
输入电压范围 |
90～132 VAC/180～264VAC 47～63 Hz；由开关选择254～370VDC |
| 交流输入电流 |
6.5A/115 V 4A/ 230 V |
| 效率 |
74% |
76% |
76% |
79% |
78% |
81% |
82% |
83% |
| 冲击电流 |
冷启动电流50A/115V 50A/230V |
| 漏电流 |
＜3.5 mA/240VAC |
| 保护特性 |
过载保护 |
105%～135% |
| 保护方式：电流限制 ，自动恢复 |
| 过电压保护 |
115%～135% |
| 保护方式：电压限制 ，自动恢复 |
| 风机开/关控制 |
RT3≥55℃风机开，≤45℃风机关，≥80℃切断输出 (5~7.5V) |
| RT3≥65℃风机开，≤55℃风机关，≥80℃切断输出 (12~15V) |
| RT3≥70℃风机开，≤60℃风机关，≥85℃切断输出 (24~48V) |
| 环境 |
工作温度、湿度 |
-10℃～+60℃；20%～90 %RH |
| 保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
| 抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
| 绝缘电阻 |
输入输出间，输入与地，输出与地： 100M Ohms/500VDC |
| 符合标准 |
安全标准 |
符合UL1950 |
| EMC标准 |
Drsign refer to FCC Part15 J Conduction Class A |
| 其它 |
重量 |
1.1.5Kg |
| 包装 |
12pcs/14.3Kg/0.93CUFT |
| 备注 |
所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 |
| 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 |
| 容差是电压设定误差、电压调整率和电流调整率之总和。 |
| 具体输出电流见输出降额曲线。 |
| |

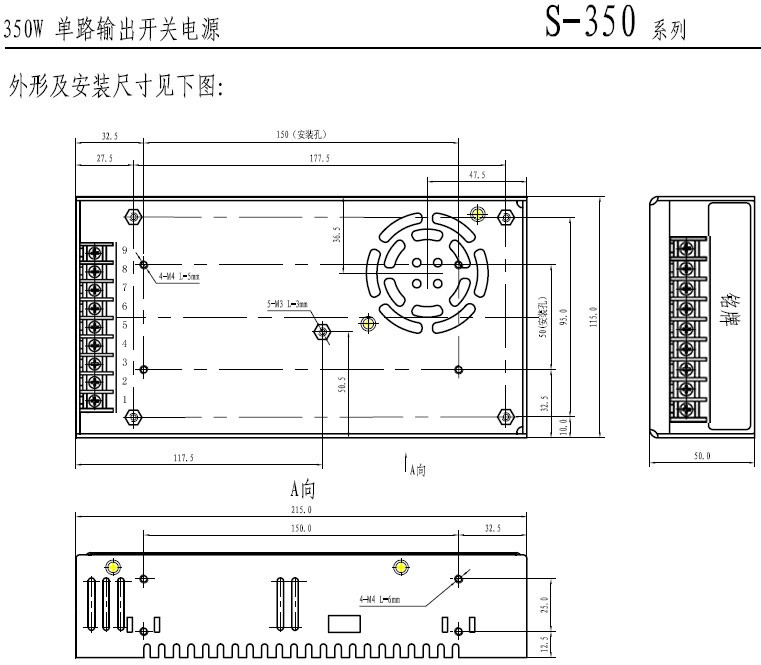

安装尺寸:
|
| |
|
