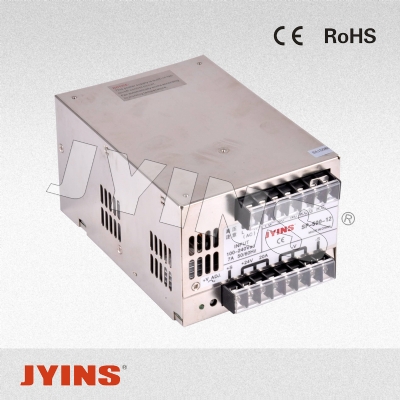

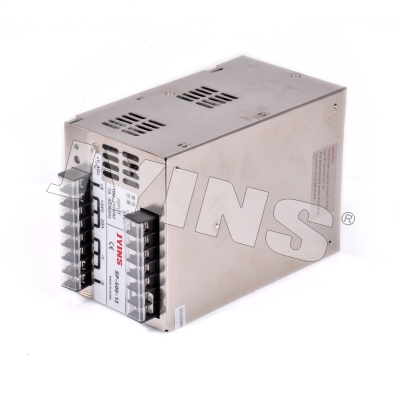

SP-500W |
|
|
| |
产品特点:
高效率，高可靠
全球适用AC输入电源
100%满负荷烧机测试
保护特性：短路/过载/过压
内置直流电扇强迫风冷
内置风机开关控制
工作频率110KHz
PFC校正 、内置远程开/关机和电压补偿信号接口
1年保质期
尺寸: 170*120*93mm（L*W*H）
技术参数:
| 型号 |
SP-500-12 |
SP-500-13.5 |
SP-500-15 |
SP-500-24 |
SP-500-27 |
SP-500-48 |
| 输出 |
直流输出电压 |
12V |
13.5V |
15V |
24V |
27V |
48V |
| 输出电压容差(注3) |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 额定输出电流(注5) |
40A |
36A |
32A |
20A |
18A |
10A |
| 输出电流范围 |
0-40A |
0-36A |
0-32A |
0-20A |
0-18A |
0-10A |
| 输出功率 |
480W |
486W |
480W |
480W |
486W |
480W |
| 纹波及噪音(注2) |
240mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
200mVp-p |
300mVp-p |
| 直流电压可调范围 |
-16%,+10% |
-12%,+15% |
-10%,+20% |
-16%,+10% |
-12%,+11% |
-15%,+16% |
| 启动、上升、保持时间 |
1.5s,50ms,20ms满载 |
| 输入 |
输入电压范围 |
88～264 VAC 47～63 Hz；124～370VDC |
| 功率因数 |
PF>0.95/230VAC PF>0.95/115VAC满载 |
| 交流输入电流 |
7A/115 V 3.5A/ 230 V |
| 效率 |
81% |
82% |
83% |
85.50% |
86.50% |
87% |
| 冲击电流 |
18A/115V 36A/230V |
| 漏电流 |
＜3.5mA/240VAC |
| 保护特性 |
过载保护 |
105%～135% |
| 保护方式：电流限制 ， 自动恢复 |
| 过电压保护 |
115%～135% |
| 保护方式：打嗝模式 ， 自动恢复 |
| 环境 |
工作温度、湿度 |
-10℃～+50℃；20%～90 %RH |
| 保存温度、湿度 |
-20℃～+85℃；10%～95 %RH |
| 抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：3KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
| 绝缘电阻 |
输入输出间，输入与地，输出与地： 100M Ohms/500VDC |
| 符合标准 |
安全标准 |
符合UL1950,TUV EN60950 |
| EMC标准(注4) |
符合EN55022，EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11;ENV50204 |
| 其它 |
重量 |
1.9Kg |
| 包装 |
10pcs/19.5kg/1.22CUFT |
| 备注 |
所有参数在未特别指明时，都是在230VAC电压输入，额定负载和25℃条件下测量所得值。 |
| 纹波和噪声电压是在20MHz带宽示波器带12英寸双绞线末端加0.1μ和47μ电容时测得。 |
| 容差是电压设定误差、电压调整率和电流调整率之总和。 |
| 本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC指标。 |

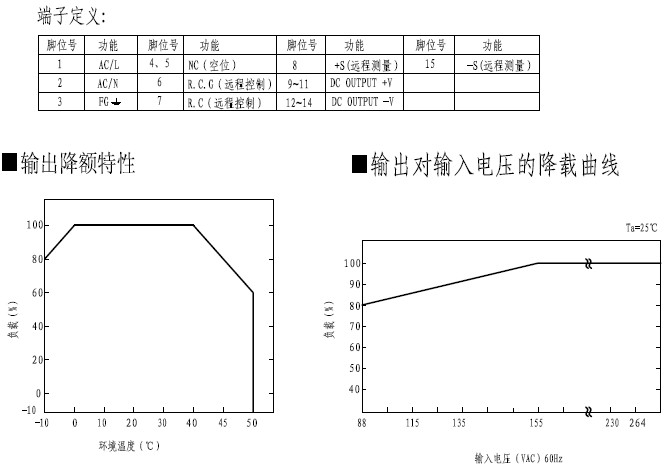

| 具体输出电流见输出降额曲线。 |
安装尺寸:
|
| |
|
