MS-25W

加入收藏 加入收藏
电话 0577-62782560,61762899
传真 0577-62775560,62792655
e-mail us jyins@jyins.com
在线询盘 在线询盘
产品目录下载 产品目录下载
PDF浏览器下载

 产品特点:

● 1 7 0 输入电压范围

● 体积小,重量轻,效率高

● 保护特性:短路/过载

● 空气冷却

● 具有开机显示(发光二极管)

● 1 0 0 %满负荷烧机测试

● 1年品质保证

● 尺寸:84×58×38mm



技术参数:
型号 MS-25-12 MS-25-15 MS-25-24
输出 直流输出电压 12V 15V 24V
输出电压容差 ±1% ±1% ±1%
额定输出电流 2A 1.6A 1A
输出电流范围 0-3A 0-1.3A 0-0.7A
输出功率 24W 24W 24W
纹波及噪音 100mVp-p 120mVp-p 150mVp-p
直流电压可调范围 -9%~+10% ±10% ±10%
启动、上升、保持时间 200ms,50ms,20ms/230VAC
输入 输入电压范围 170~264VAC 47~63Hz,235~373VDC
交流输入电流 0.35A/230VAC
效率 78% 78% 80%
冲击电流 冷启动电流30A/230VAC
漏电流 <0.5mA/240VAC
保护特性 过载保护 保护方式:折层型电流限制,负载异常条件移除后可自动恢复

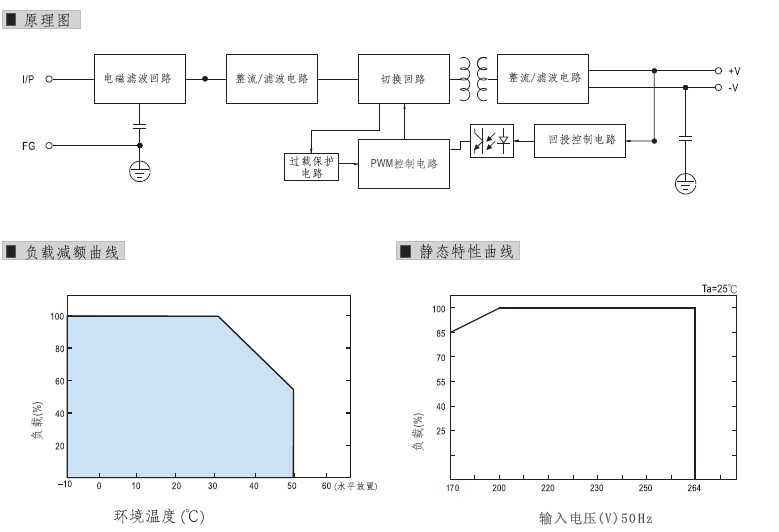

环境 工作温度、湿度 -10℃~+60℃;20%~90%RH(请参考负载减额曲线)
保存温度、湿度 -20℃~+85℃;10%~95%RH无冷凝
抗震性 10~500Hz,2G 10min./1周期,时长60分钟,各轴
安全 耐压性 输入输出间:1.5KVAC 输入与地:1.5KVAC 输出与地:0.5KVAC
绝缘电阻 输入输出间:输入与地,输出与地:100M Ohms/500VDC
符合标准 安全标准 满足UL1012要求
EMC标准 满足FCC PART15J条件 CLASS B
其它 重量 0.15kg 84*58*38(L*W*H)
包装 0.15kg/80pcs/13kg/0.9CUFT
备注 1 . 所有参数在未特别指明时,都是在2 3 0 V A C电压输入,额定负载和2 5℃条件下测量所得值。
2 . 纹波和噪声电压是在2 0 M H z带宽示波器带1 2英寸双绞线末端加0 . 1μ和4 7μ电容时测得。
3 . 容差是电压设定误差、电压调整率和电流调整率之总和。

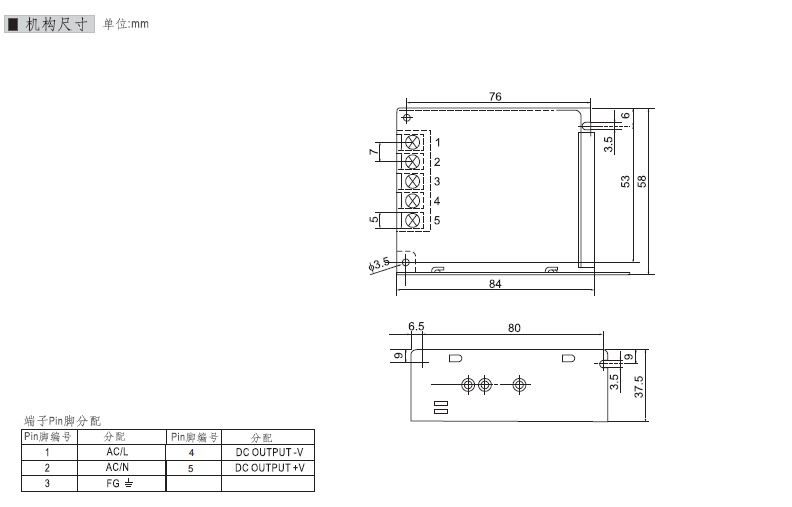

安装尺寸:
