MS-100W |
|
|
| |
产品特点:
● 交流输入电压范围由开关选择
● 体积小，重量轻，效率高
● 保护特性：短路/过载
● 自然风冷
● 具有开机显示(发光二极管)
● 1 0 0 %满负荷烧机测试
● 1年品质保证
● 尺寸：159×97×38mm
技术参数:
| 型号 |
MS-100-5 |
MS-100-12 |
MS-100-24 |
| 输出 |
直流输出电压 |
7V |
12V |
24V |
| 输出电压容差 |
±1% |
±1% |
±1% |
| 额定输出电流 |
20A |
8.3A |
4.2A |
| 输出电流范围 |
0-20A |
0-8.3A |
0-4.2A |
| 输出功率 |
100W |
100W |
101W |
| 纹波及噪音 |
80mVp-p |
120mVp-p |
150mVp-p |
| 直流电压可调范围 |
-9%～+10% |
±10% |
±10% |
| 启动、上升、保持时间 |
500ms,20ms,24ms/230VAC.800ms,30ms,20ms/115VAC |
| 输入 |
输入电压范围 |
90～132VAC/180～264VAC 47～63Hz(由开关选择)，254～373VDC |
| 交流输入电流 |
2.4A/115VAC 1.2A/230VAC |
| 效率 |
79% |
82% |
85% |
| 冲击电流 |
冷启动电流30A/230VAC |
| 漏电流 |
＜3.5mA/240VAC |
| 保护特性 |
过载保护 |
保护方式：打嗝模式，负载异常条件移除后可自动恢复 |
| 环境 |
工作温度、湿度 |

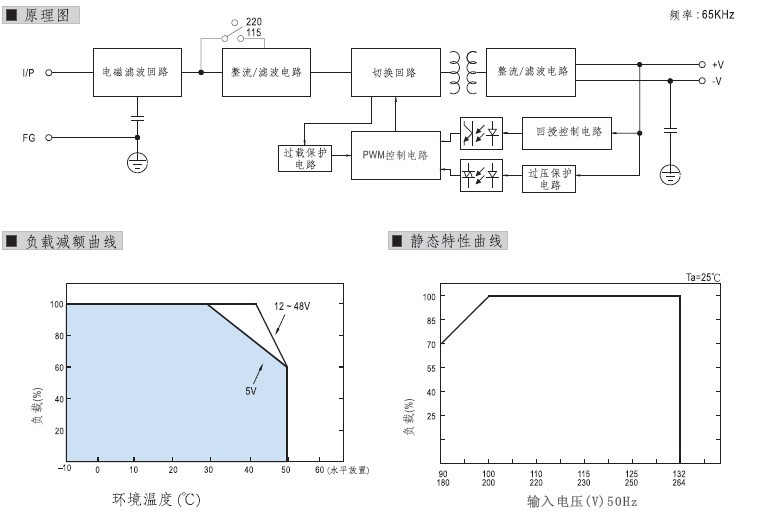

-10℃～+60℃;20%～90%RH(请参考负载减额曲线) |
| 保存温度、湿度 |
-20℃～+85℃;10%～95%RH无冷凝 |
| 抗震性 |
10～500Hz，2G 10min./1周期，时长60分钟，各轴 |
| 安全 |
耐压性 |
输入输出间：1.5KVAC 输入与地：1.5KVAC 输出与地：0.5KVAC |
| 绝缘电阻 |
输入输出间：输入与地,输出与地：100M Ohms/500VDC |
| 符合标准 |
安全标准 |
符合UL1012 |
| EMC标准 |
符合EN55022，CLASSA |
| 其它 |
重量 |
0.27kg 111*78*36（L*W*H） |
| 包装 |
0.27kg/50pcs/14.5kg/0.9CUFT |
| 备注 |
1 . 所有参数在未特别指明时，都是在2 3 0 V A C电压输入，额定负载和2 5℃条件下测量所得值。 |
| 2 . 纹波和噪声电压是在2 0 M H z带宽示波器带1 2英寸双绞线末端加0 . 1μ和4 7μ电容时测得。 |
| 3 . 容差是电压设定 |

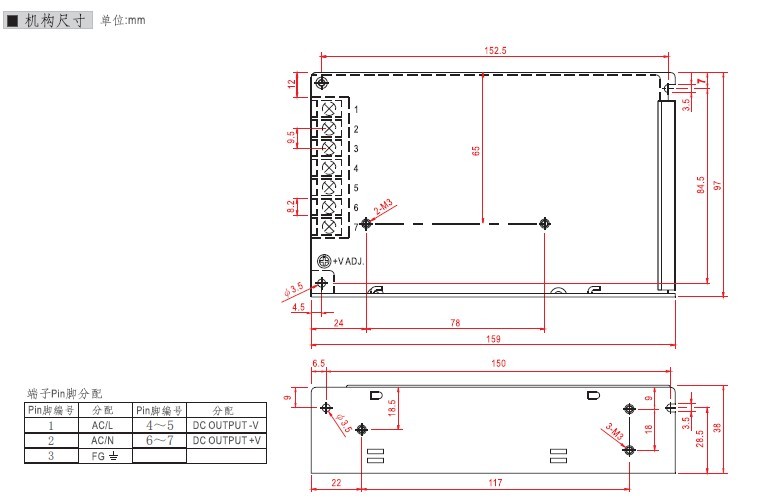

安装尺寸:
|
| |
|
