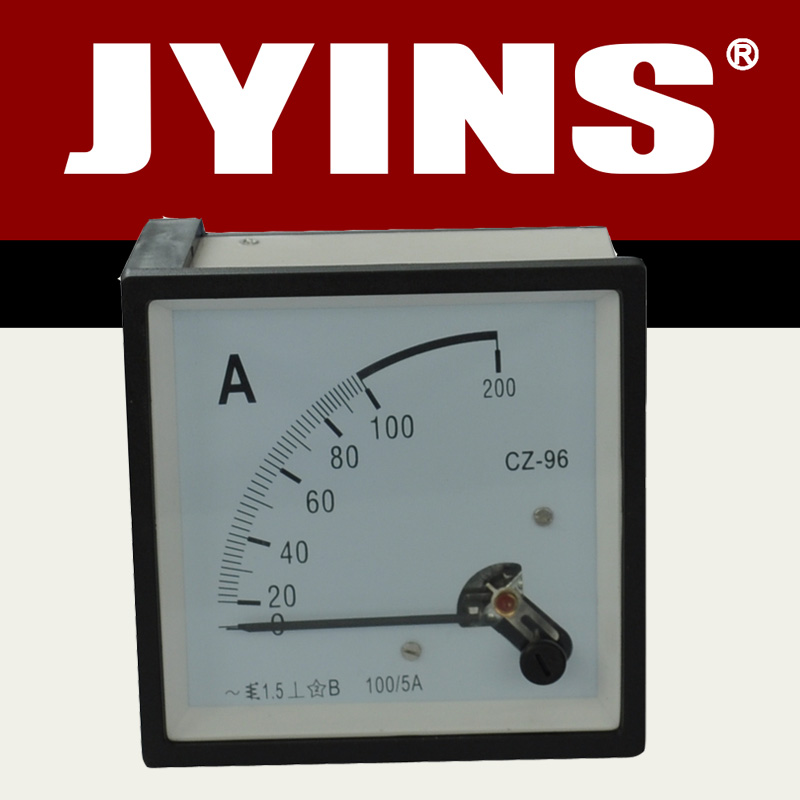

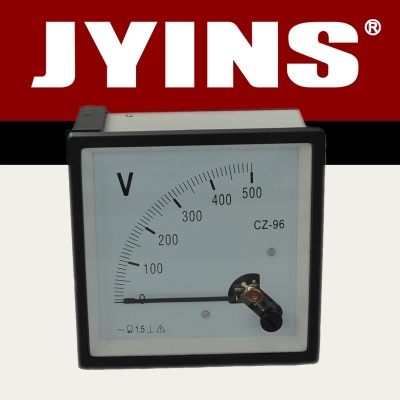

JY96-5 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
用途及适用方面: 本系列仪表是直接模拟显示电测量指示仪表，测量直流电流、电压，交流电流、电压，频率，功率因数，相序，功率，同步指示及其它的非电量测量。大量应用于海事船舶，轨道交通，化工防爆，低压成套装备，建筑设备，发电机组，机械设备等行业的各种交、直流输配电系统、电力控制屏及用其它电设备上。作用于电测量和非电量测量，是适用于环境条件一般要求较为通用的中高档仪表。
标准及认证方面:
精英仪表电器系列指针仪表是按照GB/T7676-1998，数显仪表是按照GB/T22264-2008标准生产，其安全性能按照GB4793和IEC61010标准生产。标度盘的刻度线与指针设计符合德国DIN43790和DIN43802标准。仪表的外形和开孔尺寸按照GB/T1242和IEC61554标准生产。精英仪表电器公司所有产品经过国家CE认证，并获得IS0;9001认证。
板表外壳方面:
JY系列底座由阻燃TBT塑料制成，维卡温度130℃。外壳由阻燃ABS塑料制成，维卡温度85℃。
温度引起的改变量方面：
参比温度为23℃±2℃。13℃~23℃以及23℃~33℃温度范围内，温度影响允许改变量不大于等级指数的±100%。
安装位置及安装方式方面：
除非另有规定，通常仪表是在垂直位置安装。其它安装位置如：水平安装、倾斜安装可根据客户要求制作。相应的准确度等级仅对规定的安装位置有效。仪表分直角90°和广角250°，两种指示角度。
抗振动和冲击的影响方面：
抗振动：符合IEC60068-2-6标准；扫频范围：10-55-10Hz； 位移振幅：±0.15mm, ±0.3mm。
扫频循环次数：5次； 扫频速率：10ct/min； 最大加速度：147m/s2（15g）, 490m/s2（50g）。
加速度有效值：6.06g； 振动时间：15min。 抗机械冲击，符合IEC60068-2-27标准。
准确度等级方面：
JY系列指针仪表: 交直流电压表和电流表于1.5级或2.5级，功率表为2.5级，频率表为2.5级，功率因数表为2.5级。
过载电流表方面：
过载倍数常规为1倍和2倍过载倍数，可由用户要求定制为1倍、2倍、 3倍等。其作用为指示瞬时过载电流的大概值，如电动机启动时的启动电流等。
外附电流分流器方面：
直流电流表外附分流器电压降规格有150mV、100mV、75mV、60mV和50mV等可由用户要求定制。仪表与分流器连接的导线电阻要求在15∼25mΩ之内，以确保仪表准确度。
表面标度盘方面：
表面标度盘：采用铝合金材料，白色漆底，黑色油墨印刷或激光打印印刷。可根据客户来样定制标度盘（可定制多种颜色套印）。夜光表标度盘采用PC板。
零位调节器方面：
除无机械零位读数仪表,其余所有仪表均有前置零位调节器，用于调整仪表机械零位。
产品的优点（可更换标度盘）方面：
JY系列指针仪表，打开封口条，插入或抽出标度盘。交流电流表只要互感器次级电流相同，就可以更换标度盘，更换后，准确度不变；直流电流表只要分流器输出端电信号相同或仪表输入端电信号相同，不同的规格可以更换标度盘，更换后，准确度不变。
主要技术参数

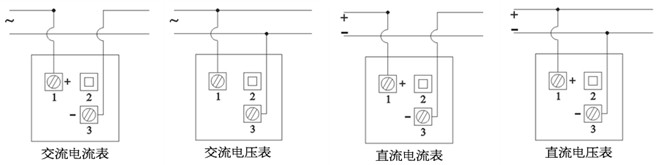

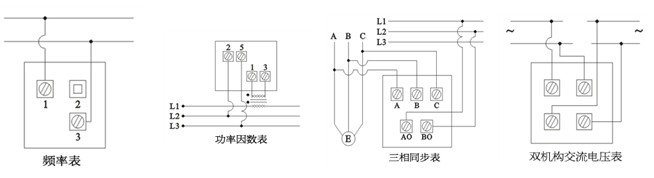

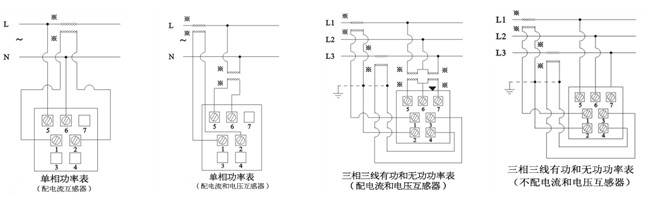

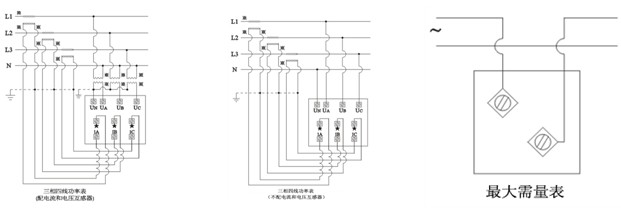

接线图
    外形及开口尺寸：
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
