型号及含义：

产品参数:

输入电压： AC 100V、200V、380V   过负荷：1.2倍额定值(连续)，2倍额定值(10s)  功  耗：<0.1VA(每相)  输入电流：AC 1A、5A   辅助电源：AC/DC； 80V-270V

产品功能：

测量：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能。计量：正反向有功电能，感性容性无功电能。 显示：三排LED数码管显示，可视度高。 通讯：RS485通讯，MODBUS-RTU协议。 输出：2路电能脉冲输出(脉冲常数3200imp/kwh)。 扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比。 用途：适用于各种进线回路、大容量配出电回路中电参数的完整监测和管理。时效老化：所有产品均经过时效老化，使仪表处于长期稳定工作状态，以降低外部环境对仪表的影响,使用户有个满意的产品。

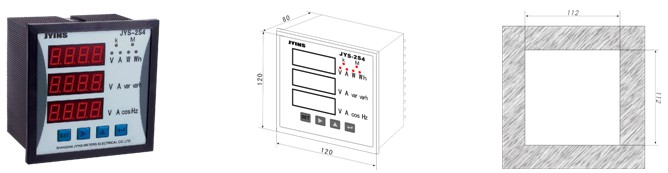

外形图及开孔尺寸图

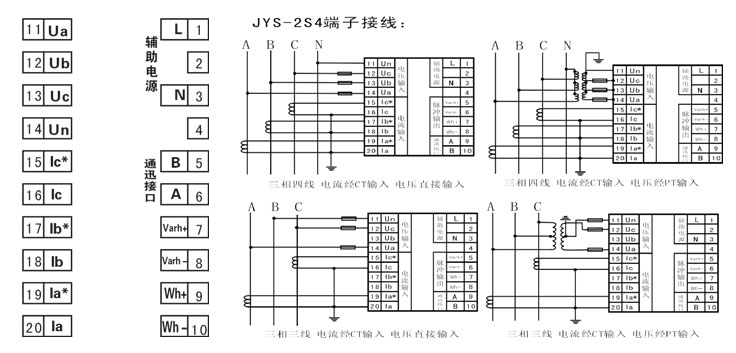

接线示意图

注：如与仪表壳体上的接线图不一致，请以仪表壳体上为准
